A crescente demanda por controle de movimento preciso e repetível na automação industrial força os engenheiros a avaliar rigorosamente as tecnologias de motores além das seleções padrão de servos. Especificar a tecnologia de controle de movimento errada resulta em sistemas de engenharia excessiva com requisitos de hardware inchados ou em máquinas de baixo desempenho atormentadas por etapas perdidas, ressonância e problemas térmicos. Compreender as realidades mecânicas das aplicações de motores de passo evita essas dispendiosas falhas de projeto.
Este guia fornece uma estrutura técnica para avaliar as capacidades dos motores de passo, detalhando onde eles se destacam, onde falham e como alinhar as especificações do motor com os requisitos exatos de automação. Ao examinar os princípios físicos, as necessidades de precisão e as restrições ambientais, você pode tomar decisões informadas que otimizam o desempenho e a confiabilidade da máquina no chão de fábrica.
Eficiência custo-precisão: Os motores de passo oferecem torque de retenção excepcional e posicionamento repetível em baixas velocidades sem o custo ou a complexidade dos sistemas de feedback de circuito fechado.
Limites de aplicação: Ideal para cargas e velocidades previsíveis abaixo de 2.000 RPM; cargas altamente dinâmicas ou requisitos de alta velocidade normalmente exigem alternativas de servo.
Mitigação de riscos: A implementação bem-sucedida requer correspondência precisa de inércia e gerenciamento de ressonância (por meio de micropassos ou amortecedores) para evitar travamentos e passos perdidos.
Tendências de integração: Os modernos motores de passo integrados (motor, inversor e controlador em uma unidade) estão reduzindo o espaço do gabinete e a complexidade da fiação em arquiteturas de automação descentralizadas.
Índice
A escolha da construção correta do motor determina o desempenho básico de todas as aplicações de motores de passo . Hybrid Steppers (HB) combinam as propriedades magnéticas de motores de ímã permanente e de relutância variável. Eles oferecem alto torque e alta resolução, tornando-os a escolha padrão para ambientes industriais exigentes. Sua construção permite ângulos de passo precisos, normalmente 1,8° ou 0,9°, o que se traduz em excelente precisão posicional sem codificadores externos.

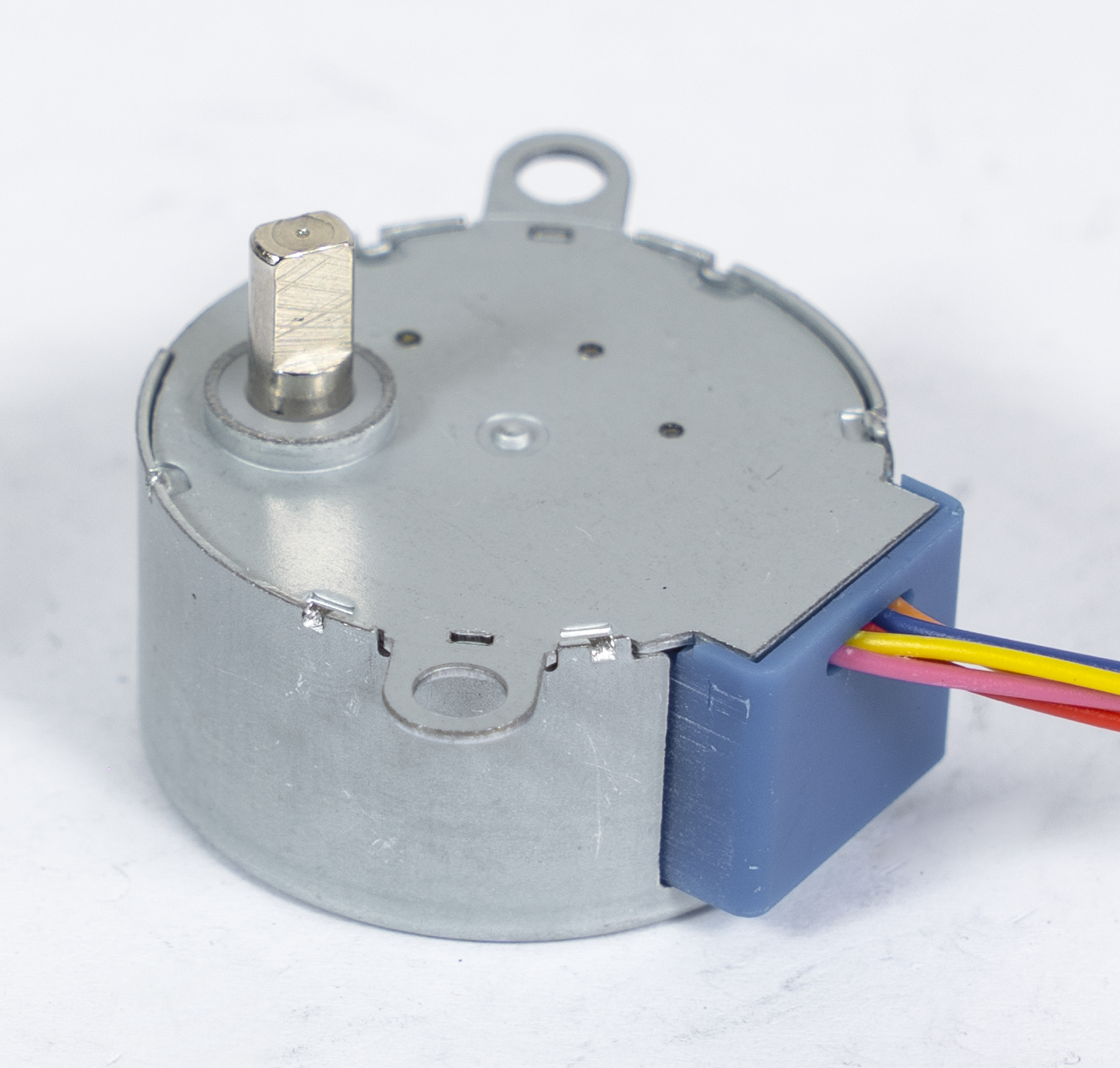

Os steppers "Tin-Can" de ímã permanente (PM) são projetados para aplicações comerciais de baixa precisão. Eles utilizam um rotor de ímã permanente e operam com ângulos de passo maiores, geralmente entre 7,5° e 15°. Embora não tenham a resolução e o binário dos modelos híbridos, o seu fabrico simplificado torna-os adequados para bens de consumo de grande volume, onde a precisão extrema é desnecessária.
Steppers de relutância variável (VR) operam em ambientes de alta velocidade e baixo torque, exigindo torque de retenção magnético zero quando desenergizados. O rotor é feito de ferro macio e o movimento é gerado pela atração magnética entre os dentes do estator e o rotor. Esses motores permanecem úteis em cenários específicos onde a roda livre é necessária após perda de potência.
Tipo de motor | Ângulo de Passo Típico | Segurando torque | Caso de uso principal |
|---|---|---|---|
Híbrido (HB) | 0,9° - 1,8° | Alto | Automação industrial, CNC, impressão 3D |
Ímã Permanente (PM) | 7,5° - 15° | Baixo a Médio | Eletrônicos de consumo, amortecedores HVAC |
Relutância Variável (VR) | 5° - 15° | Baixo | Aplicações que precisam de liberdade |
O estabelecimento das necessidades básicas de resolução requer a análise da transmissão mecânica. Um ângulo de passo padrão de 1,8° fornece 200 passos por revolução, enquanto um ângulo de passo de 0,9° produz 400 passos. A escolha depende da resolução mecânica necessária da carga acionada. Motores de resolução mais alta oferecem operação mais suave em baixas velocidades, mas sacrificam o torque em alta velocidade devido ao aumento da indutância.
Avaliar a necessidade de posicionamento absoluto versus contagem incremental de passos determina a arquitetura de controle. Os sistemas de passo em malha aberta dependem da contagem incremental a partir de uma posição inicial conhecida. Se a aplicação não puder tolerar qualquer incerteza em relação à verdadeira posição da carga após um ciclo de alimentação ou potencial travamento, um encoder absoluto deverá ser integrado, mudando o projeto para controle de malha fechada.
Calcule o deslocamento linear por rotação do motor com base no passo do fuso ou no diâmetro da polia.
Divida o deslocamento linear pelos passos do motor por revolução para encontrar a resolução da linha de base.
Considere as configurações de microstepping para determinar a resolução teórica final.
Meça a folga mecânica no sistema para garantir que não exceda a tolerância exigida.
A análise da curva de torque do motor de passo é fundamental para o dimensionamento. Steppers produzem seu torque mais alto em velocidade zero (torque de retenção) e experimentam rápida degradação de torque à medida que a velocidade aumenta. Esta característica determina que os motores de passo são mais adequados para aplicações de velocidade baixa a média, onde o alto torque de partida é benéfico. Empurrar um stepper além de sua faixa de velocidade ideal resulta em estol imediato.
O cálculo dos requisitos de torque contínuo versus pico para a carga específica garante o dimensionamento adequado. Ao contrário dos servos, que lidam com picos de sobrecarga de curto prazo, os steppers devem ser dimensionados para lidar com o torque máximo absoluto necessário durante todo o perfil de movimento, incluindo aceleração e atrito, sem travamento. Os engenheiros normalmente aplicam uma margem de segurança de 20% a 30% acima do torque máximo calculado.
A determinação das limitações de tamanho da carcaça NEMA no projeto da máquina determina as dimensões físicas do motor. Os tamanhos padrão variam de NEMA 8 (muito compacto) a NEMA 42 (grande e alto torque). O espaço disponível muitas vezes restringe o tamanho máximo do motor, exigindo um equilíbrio cuidadoso entre o formato e a saída de torque necessária.
A avaliação dos requisitos de dissipação térmica é necessária porque os motores de passo consomem corrente total mesmo parados para manter o torque de retenção. Esta geração de corrente constante leva a um calor significativo. Ventilação adequada, caminhos de resfriamento condutivos ou suportes de isolamento térmico devem ser projetados na máquina para evitar superaquecimento do motor e falha prematura do rolamento.
Os steppers dominam esses campos devido ao posicionamento previsível de malha aberta e à sincronização multieixos. A capacidade de coordenar com precisão o movimento nos eixos X, Y e Z sem ciclos de feedback dispendiosos mantém o hardware da máquina gerenciável e, ao mesmo tempo, fornece a precisão necessária para usinagem e impressão. A natureza determinística dos pulsos de passo garante que vários eixos alcancem suas coordenadas alvo simultaneamente.
Os requisitos específicos da aplicação geralmente exigem alta resolução de micropasso para eliminar artefatos de superfície (faixas Z) na fabricação aditiva. O movimento suave e contínuo é essencial para acabamentos de superfície de alta qualidade, tornando os drives avançados de micropasso uma necessidade nas impressoras 3D modernas. Os drives devem lidar com altas frequências de pulso para manter a velocidade durante o micropasso.
Os casos de uso incluem bombas de distribuição de fluidos, pipetas automatizadas e bandejas de manuseio de amostras. Essas aplicações exigem controle volumétrico exato e posicionamento confiável para manusear amostras biológicas sensíveis ou reagentes químicos precisos. Uma etapa perdida em uma bomba de seringa se traduz diretamente em uma dosagem incorreta, tornando o dimensionamento do motor e o controle de ressonância fundamentais.
Os fatores de decisão centram-se no requisito de torque de retenção de desvio zero, baixo ruído acústico e formatos compactos NEMA 8/11. Os ambientes médicos exigem uma operação silenciosa e o tamanho compacto permite a integração em analisadores de bancada e equipamentos de diagnóstico portáteis. Steppers fornecem o torque de retenção necessário para manter as pipetas estacionárias durante a transferência de fluidos sem oscilações.
Os casos de uso abrangem etiquetadoras, tabelas de indexação e mecanismos de ajuste de formato. Esses sistemas exigem movimentos repetitivos e confiáveis para manter um alto rendimento nas linhas de embalagem. A capacidade de executar movimentos rápidos e curtos repetidamente sem superaquecimento torna os steppers altamente eficazes para aplicações de indexação.
Os fatores de decisão destacam as capacidades rápidas de partida/parada e alto torque em baixa velocidade para indexação precisa sem caixas de engrenagens. As configurações de passo de acionamento direto simplificam o projeto mecânico, reduzem a manutenção e melhoram a precisão da indexação em comparação com ligações mecânicas complexas. A eliminação da caixa de engrenagens elimina a folga, melhorando a precisão geral da etiquetagem ou do posto de abastecimento.
Os casos de uso envolvem robôs de coordenadas cartesianas, mecanismos de panorâmica/inclinação de câmera e estágios de inspeção óptica. Essas aplicações exigem posicionamento estável e preciso para tarefas de inspeção, montagem ou geração de imagens. A rigidez mecânica do sistema depende muito da capacidade do motor de manter uma posição contra forças externas.
Os fatores de decisão enfatizam a rigidez do eixo do motor em repouso e a eliminação de oscilação/pontilhamento (comum em servos) para um alinhamento óptico estável. Os steppers travam firmemente na posição, proporcionando uma plataforma estável para câmeras de alta resolução ou operações delicadas de montagem. Essa quietude absoluta é necessária para imagens de longa exposição ou alinhamento de laser submícron.
Os casos de uso incluem mecanismos de alimentação de papel, sistemas de tradução de cabeçotes de impressão, unidades de disco óptico e mecanismos de venda automática. Estas são aplicações de alto volume onde a simplicidade e a confiabilidade do hardware são fundamentais. Os motores devem funcionar durante anos sem manutenção ou recalibração.
Os fatores de decisão concentram-se na alta confiabilidade, operação livre de manutenção e eletrônica de acionamento simplificada. A simplicidade do controle de passo em malha aberta o torna a escolha ideal para esses dispositivos onipresentes. A falta de escovas significa que o motor dura mais que os componentes mecânicos que aciona.
A comparação de hardware envolve a avaliação dos custos iniciais dos componentes, do tempo de comissionamento e da complexidade do cabeamento. Os sistemas de passo geralmente têm custos iniciais mais baixos e fiação mais simples, pois não requerem cabos de encoder em configurações de malha aberta. O comissionamento é mais rápido, pois não há loops PID para ajustar, permitindo que os técnicos coloquem as máquinas em funcionamento rapidamente.
Identificar a armadilha do excesso de engenharia é necessário para um projeto de máquina eficiente. Especificar servos para tarefas de baixa velocidade e carga previsível aumenta desnecessariamente o orçamento de hardware e aumenta a complexidade. Se um motor de passo puder atender aos requisitos de torque e velocidade de maneira confiável, será a escolha mais eficiente para a aplicação.
Recurso | Motor de passo (loop aberto) | Servo motor |
|---|---|---|
Torque de baixa velocidade | Excelente | De Ruim a Regular (requer caixa de câmbio) |
Desempenho de alta velocidade | Fraco (queda rápida de torque) | Excelente (mantém o torque) |
Posição de retenção | Perfeitamente estável (sem caça) | Pode hesitar ou caçar |
Complexidade de comissionamento | Baixo (sem necessidade de ajuste) | Alto (requer ajuste PID) |
A vantagem tradicional do circuito aberto reside na simplicidade, não necessitando de ajuste e oferecendo comportamento determinístico. O controlador envia pulsos de passo e o motor se move de acordo. Essa simplicidade reduz a sobrecarga de software e os custos de hardware, tornando-o ideal para aplicações onde a carga é constante e os congestionamentos são improváveis.
A ascensão dos steppers de circuito fechado fornece um meio-termo. Adicionar codificadores aos steppers permite que o inversor corrija passos perdidos sem a complexidade total de um sistema servo. Essa abordagem aumenta a confiabilidade em aplicações com cargas variáveis, ao mesmo tempo que mantém as vantagens de torque em baixa velocidade da tecnologia de passo. Também permite que o inversor reduza a corrente de espera, diminuindo a geração de calor.
A comparação dos perfis de consumo de corrente revela diferenças significativas no comportamento térmico. Os steppers consomem corrente constante independentemente da carga, enquanto os servos consomem corrente proporcional à carga. Isso significa que os steppers consomem mais energia e geram mais calor durante períodos ociosos, exigindo considerações específicas de projeto para dissipação de calor.
A avaliação do impacto do calor do motor em componentes sensíveis adjacentes é necessária em conjuntos de automação compactos. O calor gerado pelos steppers pode afetar os componentes eletrônicos próximos ou alterar as dimensões dos componentes mecânicos de precisão por meio da expansão térmica. Os engenheiros devem direcionar o ar de resfriamento ou usar interrupções térmicas para isolar o calor do motor do resto da máquina.
O posicionamento ponto a ponto permite uma coordenação rápida e precisa entre as coordenadas cartesianas alvo. Este modo é fundamental para máquinas pick-and-place e roteadores CNC onde é necessário mover-se com rapidez e precisão entre locais específicos. O controlador calcula o número exato de pulsos necessários para chegar ao destino.
A rotação contínua e o controle de velocidade envolvem o acionamento constante de linhas transportadoras, rolos e bombas rotativas. Os steppers são excelentes em manter uma rotação precisa e de baixa velocidade, sem a necessidade de circuitos complexos de feedback de velocidade. A velocidade é estritamente ditada pela frequência de pulso do controlador.
Microstepping e interpolação criam caminhos ultra-suaves em impressão 3D e varreduras de câmera. Ao dividir etapas completas em incrementos menores, o micropasso reduz a vibração e permite contornos de alta resolução. Este modo requer inversores capazes de modulação precisa de corrente nos enrolamentos do motor.
O movimento oscilante e recíproco lida com limpeza mecânica repetitiva, mistura e atuação de válvula. As capacidades de reversão rápida dos steppers os tornam ideais para essas tarefas repetitivas. A falta de escovas significa que mudanças rápidas de direção não causam desgaste elétrico.
A retenção síncrona de alto torque atua como um freio eletrônico ou suspensão para eixos verticais ou cargas em balanço. O torque de retenção inerente de um stepper evita que as cargas caiam quando estacionário, muitas vezes eliminando a necessidade de freios mecânicos. Isso simplifica o projeto mecânico dos atuadores do eixo Z.
Microstepping divide etapas fundamentais para suavizar a rotação e reduzir a vibração mecânica. Ao modular a corrente nas bobinas do motor usando formas de onda seno/cosseno, o rotor pode ser posicionado entre locais de passo completo. Isso reduz significativamente a dureza da operação em baixa velocidade e empurra as frequências de ressonância para fora da faixa normal de operação.
A compensação envolve a compreensão da redução não linear no torque incremental à medida que a resolução do micropasso aumenta. Embora o micropasso melhore a suavidade, o torque disponível para passar de um micropasso para o próximo é uma fração do torque do passo completo. Configurações altas de micropasso (por exemplo, 1/256) não aumentam a precisão prática sob carga, pois o motor não possui torque incremental para superar o atrito estático.
A avaliação de unidades multifuncionais (motor + inversor + controlador + interface fieldbus) revela vantagens significativas para o projeto de máquinas modernas. Estas unidades integradas simplificam a arquitetura de automação, distribuindo a inteligência de controle diretamente ao ponto de movimento, em vez de centralizá-la em um grande gabinete de controle.
Os benefícios para os fabricantes de máquinas incluem uma área ocupada reduzida pelo gabinete elétrico, eliminação de longos trechos de codificadores/cabos de alimentação e gerenciamento simplificado de EMI. Menos cabos significam menos suscetibilidade a ruídos elétricos e menores custos de instalação. O pacote integrado também reduz o número de componentes que devem ser adquiridos e armazenados.
Macros de software e protocolos de rede (EtherCAT, PROFINET, CANopen) permitem integração perfeita com PLC. Os steppers integrados podem ser comandados através de redes industriais padrão, simplificando a programação e o diagnóstico dentro do sistema de automação mais amplo. O PLC simplesmente envia posições e velocidades alvo pela rede, descarregando a geração de pulsos para o drive integrado.
As causas principais do travamento incluem picos repentinos de carga, excesso do torque de extração ou perfis de aceleração agressivos. Como os steppers de malha aberta não conseguem detectar erros de posição, um bloqueio resulta em perda de sincronização entre o controlador e a carga física. O controlador continua enviando pulsos, mas o motor permanece parado, prejudicando o processo.
A mitigação envolve a implementação da aceleração da curva S, utilizando unidades de passo de circuito fechado ou superdimensionando o motor com uma margem de segurança de 20-30%. As curvas S suavizam as transições de aceleração, reduzindo a demanda de pico de torque e minimizando o risco de travamento. O dimensionamento adequado garante que o motor tenha reserva de torque suficiente para lidar com atritos inesperados ou variações de carga.
A identificação da frequência de ressonância natural do sistema motor-carga é necessária para uma operação estável. Steppers são propensos a ressonância em velocidades específicas (normalmente entre 100 e 200 RPM), o que pode causar vibração severa e perda de torque, levando a passos perdidos. Se o motor operar continuamente nesta zona de ressonância, ele eventualmente irá parar.
As estratégias de mitigação incluem amortecedores mecânicos, acoplamentos elastoméricos ou drives com algoritmos anti-ressonância avançados. Os modernos drives de passo digital monitoram ativamente o back-EMF do motor e injetam mudanças de fase para suprimir frequências de ressonância, garantindo operação estável em toda a faixa de velocidade.
A importância crítica da relação de inércia carga-rotor não pode ser exagerada. A meta de uma proporção de 1:1 a 10:1 para steppers garante um controle responsivo e estável. Altas incompatibilidades de inércia tornam difícil para o motor controlar a carga durante a aceleração e desaceleração, levando a ultrapassagens e toques.
As consequências da incompatibilidade grave de inércia incluem movimento errático, tempos de acomodação prolongados e instabilidade de controle. A seleção adequada da caixa de câmbio ou o ajuste da relação de transmissão mecânica podem ajudar a otimizar a correspondência de inércia e melhorar o desempenho do sistema. Uma caixa de engrenagens reduz a inércia da carga refletida pelo quadrado da relação de transmissão, tornando-a uma ferramenta poderosa para correspondência de inércia.
As aplicações de motores de passo continuam a desempenhar um papel essencial na automação industrial, onde são necessários posicionamento preciso, torque de retenção confiável e controle de movimento econômico. A seleção do tipo de motor e da estratégia de controle apropriados garante maior produtividade, maior confiabilidade e menores custos operacionais a longo prazo.
Sobre Ritscher
A Ritscher é um fabricante profissional de produtos de controle de movimento, oferecendo motores de passo, servo motores, motores CC sem escovas, motoredutores e soluções de acionamento personalizadas para automação industrial e aplicações OEM. Com tecnologia de fabricação avançada e amplo conhecimento em engenharia, a Ritscher oferece soluções de motores confiáveis e com baixo consumo de energia que ajudam os clientes a construir equipamentos de automação de alto desempenho.
Avalie a velocidade, o torque, a precisão de posicionamento e o ambiente operacional da sua aplicação antes de selecionar um motor.
Escolha entre sistemas de malha aberta e de malha fechada com base nos requisitos de confiabilidade e desempenho.
Otimize o dimensionamento do motor, a correspondência de inércia e o controle de ressonância para uma operação estável.
Verifique as interfaces de comunicação e os requisitos de instalação durante a integração do sistema.
Antes de selecionar um motor de passo para sua aplicação, avalie cuidadosamente suas características de carga, perfil de movimento, condições ambientais e requisitos de expansão futura para garantir o melhor desempenho e confiabilidade a longo prazo.
R: Queda rápida de torque em altas velocidades, consumo de corrente constante levando à geração de calor e suscetibilidade a passos perdidos se a carga exceder a capacidade do motor em configurações de malha aberta.
R: Sim. Ao adicionar um codificador e uma unidade de circuito fechado, os sistemas de passo podem verificar o posicionamento, corrigir etapas perdidas e operar com mais eficiência ajustando a corrente com base na carga.
R: O cálculo requer a soma do torque de atrito, torque de aceleração e torque de carga e, em seguida, aplicar uma margem de segurança – normalmente de 20% a 30% – para compensar ineficiências mecânicas.
R: As etapas são perdidas quando o torque necessário excede o torque disponível do motor em uma determinada velocidade, geralmente devido a ressonância, aceleração rápida ou travamentos físicos. A prevenção envolve dimensionamento adequado, perfil de curva S e unidades anti-ressonância.
R: Por não terem escovas, a vida útil é limitada principalmente pelos rolamentos, normalmente durando de 10.000 a 20.000 horas de operação, dependendo das cargas radiais/axiais e das condições ambientais.
R: O torque de retenção é a força rotacional necessária para mover o eixo do motor quando ele está parado e energizado. O torque de extração é o torque máximo que o motor pode fornecer a uma velocidade específica sem parar.
