A crescente demanda por atuação oculta e com eficiência de espaço posiciona o motor tubular como o mecanismo de acionamento padrão para sistemas automatizados de rolamento, elevação e deslocamento em arquitetura residencial e comercial. Especificar o motor errado para uma determinada carga, ambiente ou mecanismo leva a falhas mecânicas prematuras, sobrecarga térmica ou gargalos de integração com sistemas centralizados de gerenciamento predial. Quando um motor falha dentro de uma coluna arquitetônica selada, a substituição requer desmontagens estruturais significativas.
Este guia examina as realidades técnicas das aplicações de motores tubulares . Fornecemos às equipes de engenharia e compras as estruturas de avaliação necessárias para adequar as especificações do motor aos requisitos precisos do projeto. Você deve avaliar o torque, o diâmetro e os protocolos de controle em relação às realidades físicas do local de instalação. Analisamos a mecânica, avaliamos casos de uso específicos e definimos os critérios exatos necessários para garantir o sucesso operacional a longo prazo.
O dimensionamento específico da aplicação é fundamental: a implantação bem-sucedida requer o cálculo do torque exato (Nm) com base no peso do material, no diâmetro do tubo e nos coeficientes de atrito, em vez de depender de capacidades genéricas de elevação.
A compatibilidade do protocolo determina o sucesso residencial: A integração residencial inteligente depende da seleção de motores com suporte nativo para redes mesh modernas (Zigbee, Z-Wave, Matter) ou padrões com fio estabelecidos (KNX) para maximizar o conforto de vida e a eficiência energética.
Ambientes industriais exigem ciclos de trabalho mais elevados: As aplicações comerciais exigem a avaliação de limites de operação contínua, mecanismos de proteção térmica e classificações de proteção de ingresso (IP) contra fatores ambientais adversos.
A segurança e a conformidade não podem ser negligenciadas: As aplicações que envolvem persianas de segurança ou portas comerciais pesadas devem incorporar recursos de cancelamento manual (MO) e cumprir os regulamentos de saída de emergência.
Índice

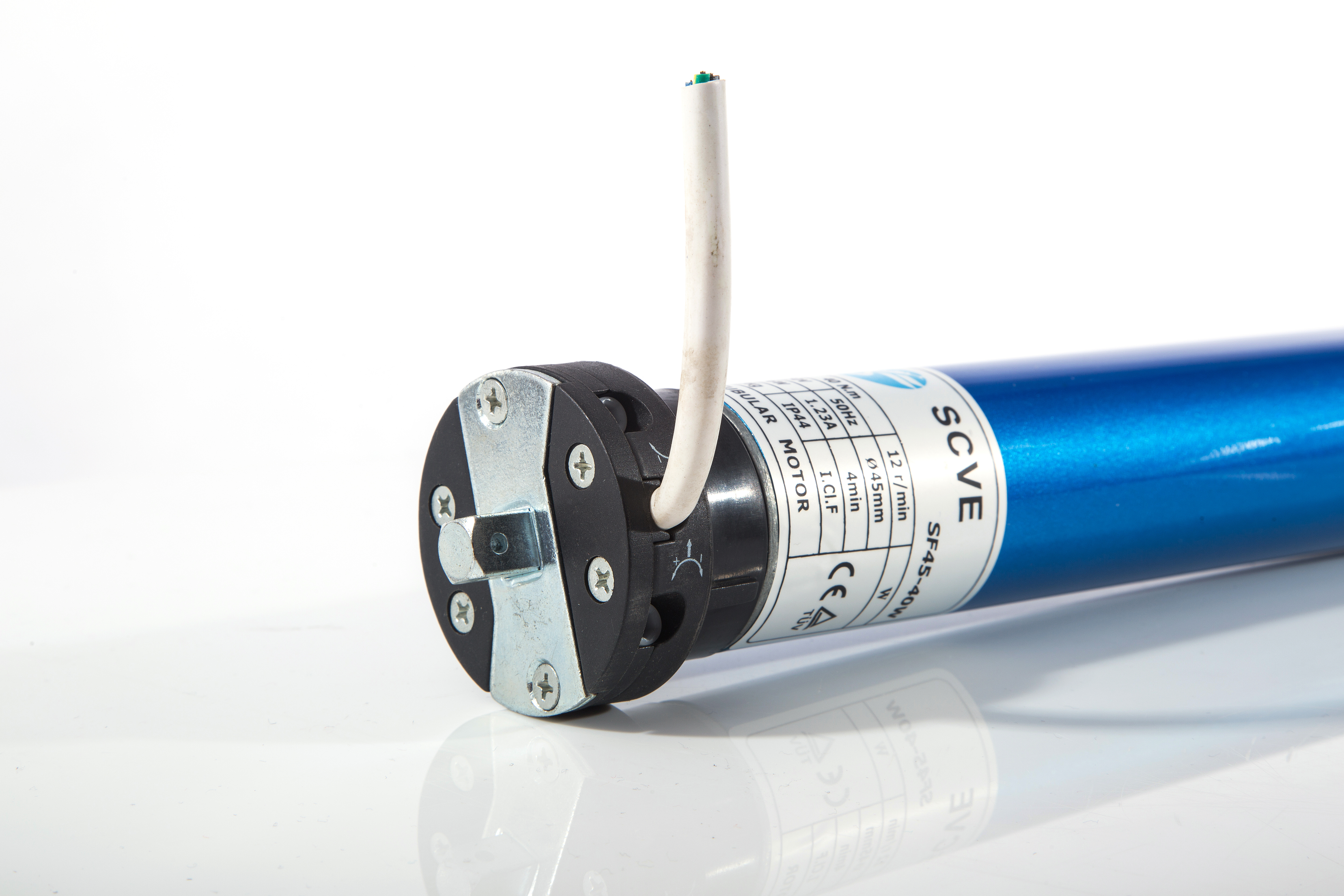

A compreensão da arquitetura interna revela por que esse formato é bem-sucedido onde os motores externos falham. Um padrão motor tubular abriga um estator, rotor, engrenagem planetária, chave limitadora e freio em uma única carcaça cilíndrica. Este design fechado protege os componentes internos contra poeira e detritos. Simplifica a instalação diretamente dentro do tubo de transmissão. Você não precisa de suportes de montagem externos complexos. O motor atua como eixo de todo o sistema.
O design em tubo elimina a necessidade de correntes de transmissão externas. Isso reduz o espaço físico do sistema de automação. Arquitetos e designers preferem essa abordagem porque ela esconde completamente os elementos mecânicos. Os motores externos tradicionais requerem caixas volumosas que perturbam o fluxo visual de uma sala ou fachada de edifício. Ao colocar o motor dentro do tubo do rolo, você recupera espaço valioso na parede e no teto. Todo o mecanismo de acionamento desaparece na estrutura arquitetônica existente.
As caixas de engrenagens planetárias impulsionam a eficiência desses motores. Eles traduzem a rotação compacta do motor em saída de alto torque. Este mecanismo permite que um pequeno motor levante cargas pesadas com eficiência. A relação potência/peso torna-os ideais para tarefas de elevação exigentes. Um motor típico de 45 mm gera torque suficiente para levantar grades de segurança pesadas. As engrenagens planetárias multiestágio distribuem a carga por vários pontos de contato. Isso reduz o desgaste dos dentes das engrenagens individuais e garante uma entrega de potência suave, sem solavancos ou travamentos repentinos.
Para entender como a potência é transferida do motor para o elemento arquitetônico, considere a sequência de engate mecânico:
O rotor interno gira a altas RPM quando energizado pelo circuito de controle.
A caixa de engrenagens planetárias reduz esta rotação de alta velocidade, multiplicando significativamente a saída de torque.
A roda motriz, fixada na extremidade do eixo do motor, trava no perfil interno do tubo do rolo de alumínio.
À medida que a roda motriz gira, ela gira todo o tubo, enrolando o tecido ou as ripas de metal para cima.
Quando a energia é cortada, o freio eletromagnético integrado é acionado instantaneamente, travando o eixo para evitar que a carga se desenrole sob seu próprio peso.
A automação residencial depende muito de sistemas de acionamento ocultos. Os proprietários esperam uma operação perfeita, sem máquinas visíveis. A integração desses motores em espaços de convivência diária requer atenção cuidadosa à acústica, precisão e compatibilidade de controle. Você deve avaliar como o motor interage com o ambiente de vida.
Os motores tubulares fornecem controle suave e preciso para cortinas de enrolar, persianas e venezianas. Os interruptores de limite eletrônicos permitem que os usuários definam posições de parada precisas, garantindo que várias persianas se movam na mesma altura.
Para persianas venezianas, motores especializados suportam ajuste preciso das lâminas para controlar a luz solar e a privacidade. A operação silenciosa também é importante para aplicações residenciais. Motores de baixo ruído são recomendados para quartos, hotéis e casas luxuosas para melhorar o conforto do usuário.
Motores tubulares podem automatizar cortinas pesadas e claraboias de difícil acesso. Os sistemas de acionamento por correia convertem a rotação do motor em movimento linear suave, permitindo que as cortinas abram e fechem facilmente ao longo de trilhos retos ou curvos.
Para grandes sistemas de cortinas, os motores sincronizados ajudam a manter o movimento estável. Controladores avançados podem detectar resistência ou obstáculos e parar o motor para evitar danos.
Os motores tubulares são amplamente utilizados em toldos, pérgolas e telas zip para sombreamento externo. Eles ajudam a manter a tensão do tecido e melhoram a resistência ao vento.
Quando conectado a sensores meteorológicos, o sistema pode responder automaticamente às condições de vento, luz solar ou chuva. Isto protege o sistema de sombreamento e melhora a eficiência energética.
Os motores tubulares fornecem movimento preciso e estável para telas de projeção de home theater. O motor deve controlar suavemente a posição da tela para evitar rugas ou movimentos irregulares.
Os sistemas de limite eletrônico garantem que a tela pare sempre na posição correta, mantendo o alinhamento adequado com o projetor e melhorando a qualidade de visualização.
Os ambientes comerciais e industriais apresentam desafios totalmente diferentes. A estética fica em segundo plano em relação ao poder de elevação bruto, durabilidade e conformidade com a segurança. Essas aplicações expõem os motores a temperaturas extremas, uso contínuo e cargas físicas pesadas. Você deve especificar o hardware criado para abuso.
Proteger vitrines de varejo requer atuação de alto torque. As docas de carregamento de armazéns exigem mecanismos invioláveis. Estas portas pesadas contam com motores robustos para operação diária. O motor deve levantar centenas de quilos de ripas de aço interligadas. Deve fazê-lo suavemente para evitar que as ripas se prendam nos trilhos-guia.
Você deve avaliar a necessidade de sistemas de Substituição Manual (MO). Quedas de energia podem prejudicar o estoque ou o pessoal. Os sistemas MO permitem operação manual durante falhas na rede. Um mecanismo de engrenagem especializado se conecta a uma manivela. Um usuário gira fisicamente o eixo do motor para abrir a veneziana. Este recurso não é negociável para ambientes de varejo onde o estoque deve permanecer acessível independentemente do status da energia.
As instalações de armazenamento frigorífico necessitam de uma separação ambiental rápida. Os centros logísticos de alto tráfego dependem de portas de ação rápida para manter o fluxo de trabalho. Portas lentas causam perda térmica e atrasos operacionais. As empilhadeiras não podem esperar pela abertura de uma veneziana padrão. O motor deve abrir a porta em segundos.
Avalie opções de energia trifásica para essas aplicações. As especificações de alta rotação atendem a rigorosos requisitos de tempo de ciclo. Os motores monofásicos padrão não conseguem atender às demandas de velocidade da logística industrial. Os motores trifásicos proporcionam maior torque de partida. Eles também dissipam o calor muito mais rápido. Isso lhes permite lidar com centenas de ciclos de abertura e fechamento por dia sem acionar interruptores de sobrecarga térmica.
A agricultura comercial requer um controle climático preciso. A automação das aberturas de ventilação regula a temperatura e a umidade. Os enrolamentos laterais fornecem o fluxo de ar necessário para a saúde da colheita. Esses sistemas geralmente abrangem centenas de metros. Um único motor deve enrolar enormes folhas de plástico pesado para efeito de estufa.
Verifique as classificações IP55 ou IP66 para uso agrícola. O ambiente contém poeira, umidade e produtos químicos corrosivos. As altas classificações de IP garantem durabilidade a longo prazo contra esses fatores adversos. A amônia dos fertilizantes degrada as vedações de borracha padrão. Você deve especificar motores com juntas quimicamente resistentes. A carcaça do motor deve suportar jatos diretos de água provenientes de equipamentos de limpeza agrícola.

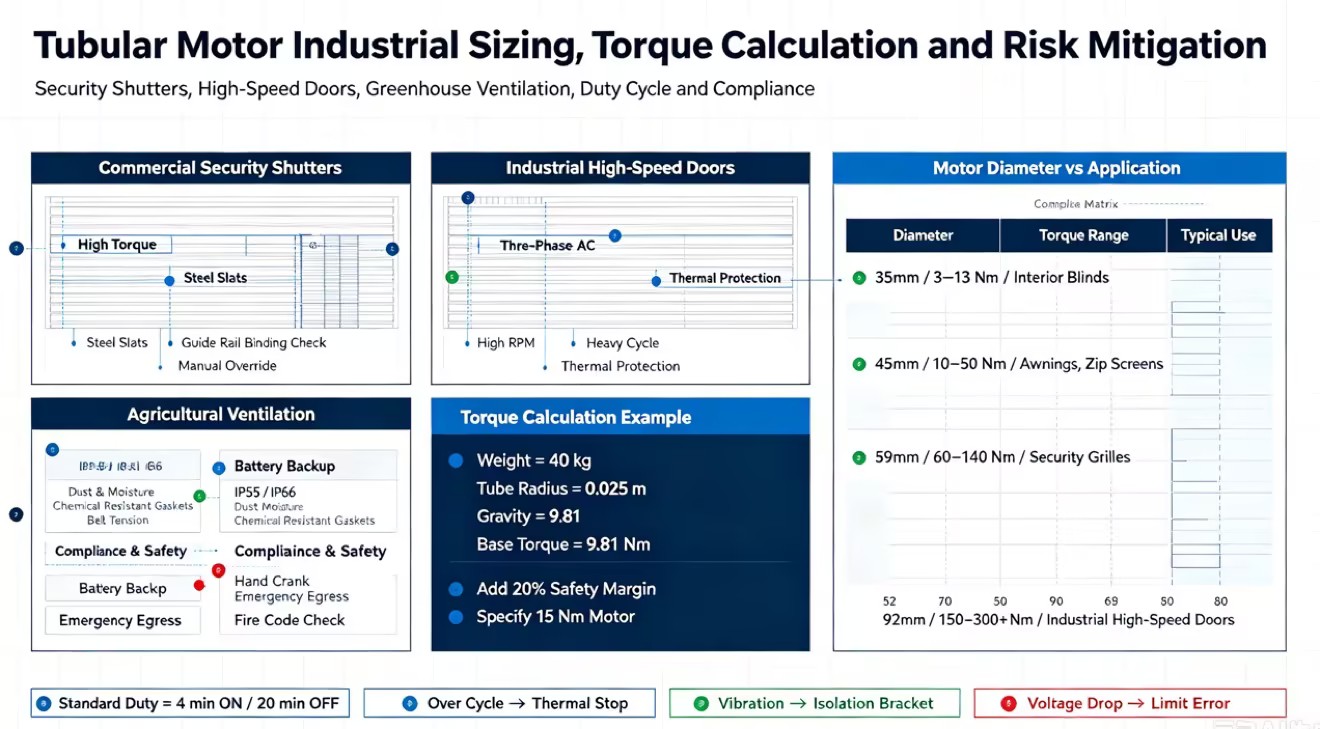

A seleção do motor correto requer uma avaliação matemática rigorosa. Suposições levam à falha do sistema. Você deve avaliar a carga, as restrições físicas do tubo e os protocolos de comunicação exigidos pelo sistema de gerenciamento predial.
O cálculo do torque depende de uma relação matemática estrita. Você deve levar em consideração o peso do material (kg) e o raio do tubo (m). Os coeficientes de atrito também impactam o requisito final. A fórmula é simples: Torque (Nm) = Peso (kg) × Raio (m) × Gravidade (9,81). No entanto, à medida que uma persiana enrola, o diâmetro da bobina aumenta. Isto aumenta o raio efetivo, exigindo mais torque na parte superior do elevador do que na parte inferior.
Por exemplo, levantar uma veneziana de segurança de 40 kg em um tubo de 50 mm de diâmetro (raio de 0,025 m) requer um cálculo de linha de base de 40 × 0,025 × 9,81 = 9,81 Nm. Especificar exatamente 10 Nm não deixa espaço para atrito mecânico. Você deve calcular o torque máximo necessário no ponto mais grosso do carretel. Sempre adicione uma margem de segurança de 20% para compensar o atrito nas guias laterais e o desgaste mecânico ao longo do tempo. Neste cenário, a especificação de um motor de 15 Nm garante uma operação confiável.
Padronize seus projetos em torno dos diâmetros comuns da indústria. As opções normalmente incluem 35 mm, 45 mm, 59 mm e 92 mm. Combine o diâmetro do motor com o diâmetro interno do tubo de transmissão. O motor deve caber perfeitamente dentro do tubo. Você usa rodas motrizes e adaptadores de coroa específicos para preencher pequenas lacunas entre a carcaça do motor e a parede do tubo interno.
Diâmetros menores oferecem melhor ocultação para projetos residenciais. No entanto, eles são inerentemente limitados na saída máxima de torque. Eles também lutam com a dissipação de calor sob cargas pesadas. Um motor de 35 mm funciona perfeitamente para uma persiana interna. Ele falha imediatamente se for encarregado de levantar uma grade de segurança de aço. Você deve combinar o diâmetro com as demandas físicas da carga.
Compare protocolos de comunicação com fio, de radiofrequência (RF) e digital. Os sistemas CA de 4 fios com fio oferecem máxima confiabilidade. Eles usam relés físicos para alternar energia entre os fios direcionais. Protocolos digitais como RS485, KNX e Zigbee fornecem feedback avançado. Eles relatam a posição exata da cortina ao controlador central.
Os sistemas cabeados são mais adequados aos sistemas de gerenciamento de edifícios industriais. Os protocolos sem fio reduzem significativamente os custos de instalação. Eles simplificam a complexidade em reformas residenciais. Puxar novos fios de controle através de drywall acabado é caro. Os motores RF requerem apenas tensão de linha local. Os sinais de controle viajam sem fio. Isso os torna a escolha padrão para atualizações de casas inteligentes.
Diâmetro do motor | Faixa de Torque Típica | Aplicações comuns | Métodos de controle primário |
|---|---|---|---|
35mm | 3 Nm - 13 Nm | Estores interiores, pequenas telas de projeção | RF, Zigbee, Matéria |
45mm | 10 Nm - 50 Nm | Toldos externos, telas zip, persianas residenciais | RF, RS485, CA com fio |
59mm | 60 Nm - 140 Nm | Grades de segurança comercial, pérgolas grandes | CA com fio, KNX |
92mm | 150 Nm - 300+ Nm | Portas rápidas industriais, logística de armazém | CA trifásica, PLC industrial |
Mesmo com especificações perfeitas, os ambientes de instalação apresentam variáveis. Você deve antecipar a dinâmica térmica, a acústica estrutural e os requisitos de conformidade de emergência. A falha em mitigar esses riscos leva ao tempo de inatividade do sistema e a potenciais responsabilidades de segurança.
Os motores padrão são projetados para operação curta e intermitente. Eles normalmente funcionam por 4 minutos e exigem 20 minutos de folga. Eles desligam automaticamente se superaquecidos. O interruptor térmico interno corta a energia do estator para evitar que o isolamento derreta. Este recurso de segurança causa atrasos operacionais. Se um usuário abrir e fechar repetidamente um toldo para encontrar o nível de sombra perfeito, o motor o trava.
Especifique motores de serviço contínuo para aplicações industriais de alto tráfego. Alternativamente, implemente bloqueios de ciclo em nível de software. Isto evita que os usuários excedam os limites térmicos do motor. Numa casa inteligente, programe o controlador para limitar o número de atuações por hora. Para portas industriais, atualize para motores com aletas de refrigeração externas ou sistemas de ventilação de ar forçado.
As vibrações do motor são facilmente transferidas para a estrutura do edifício. Isto amplifica o ruído operacional, especialmente em paredes ocas. Operação ruidosa gera reclamações de usuários em edifícios residenciais de luxo. O motor em si pode ser silencioso, mas o tubo de alumínio funciona como um alto-falante. Ele amplifica o ruído da engrenagem e o transmite através dos suportes de montagem para a parede de gesso.
Utilize suportes de montagem emborrachados para amortecer as vibrações. Os anéis de isolamento acústico reduzem ainda mais a transferência de ruído. Selecione motores equipados com caixas de engrenagens especializadas de funcionamento silencioso para quartos. Certifique-se de que o tubo de transmissão esteja perfeitamente nivelado. Um tubo desalinhado força o motor a trabalhar mais, gerando mais atrito e significativamente mais ruído.
Persianas de segurança automatizadas representam um risco durante falhas na rede. Eles prendem os ocupantes dentro de um prédio. Eles também impedem o acesso das equipes de emergência. Os códigos de incêndio regulam estritamente as barreiras motorizadas nas vias de saída. Se a energia cair, a porta ainda deverá abrir.
Exija sistemas de backup de bateria para todas as vias de saída críticas. Os cancelamentos mecânicos de manivela (MO) fornecem uma alternativa à prova de falhas. A conformidade com os códigos de incêndio locais não é negociável. Você deve treinar os gerentes das instalações sobre como ativar a substituição manual. Certifique-se de que as manivelas permanecem acessíveis e claramente marcadas em todos os momentos.
Para evitar falhas comuns de instalação, siga esta sequência de solução de problemas em campo:
Verifique se a tensão de alimentação corresponde exatamente à classificação do motor. Quedas de tensão em fios longos causam comportamento errático da chave limitadora.
Verifique o assentamento da coroa e da roda motriz. Uma coroa solta permite que o motor gire livremente dentro do tubo sem mover a carga.
Confirme o status do interruptor térmico. Se o motor parar no meio do percurso durante a configuração, aguarde 20 minutos para que o estator esfrie antes de ajustar os limites.
Inspecione os canais laterais em busca de detritos. A fixação nos trilhos guia aumenta o consumo de corrente e aciona a parada de segurança para detecção de obstáculos.
A viabilidade das aplicações de motores tubulares depende inteiramente de cálculos rigorosos de carga, tipo de mecanismo e avaliação ambiental. Você não pode confiar apenas na capacidade de elevação básica. Um motor que levanta 50kg em um tubo de 40mm não consegue levantar o mesmo peso em um tubo de 80mm. A física do torque exige uma avaliação matemática precisa antes do início da aquisição.
Para casas inteligentes, priorize a compatibilidade de protocolos, classificações acústicas e limites eletrônicos. A experiência do usuário dita o sucesso nos mercados residenciais. Para aplicações industriais, priorize o torque, as classificações IP, os ciclos de trabalho e os recursos de acionamento manual. A durabilidade e a conformidade com a segurança impulsionam as especificações comerciais.
Calcule o torque máximo necessário usando o diâmetro mais grosso do carretel e adicione uma margem de segurança de 20% antes de selecionar um modelo de motor.
Verifique se o diâmetro interno do tubo de transmissão corresponde às especificações da coroa do motor e da roda motriz para evitar deslizamento.
Selecione o protocolo de controle apropriado (RF, com fio ou digital) com base na infraestrutura de gerenciamento predial existente.
Exija capacidades de cancelamento manual (MO) para qualquer instalação localizada em uma via de saída de emergência.
R: Você calcula o torque necessário multiplicando o peso total do material (em quilogramas) pelo raio do tubo de transmissão (em metros) e depois multiplicando pela gravidade (9,81). Você deve levar em conta o aumento do diâmetro do carretel à medida que o material é enrolado. Adicione sempre uma margem de segurança de 20% para compensar o atrito mecânico nos trilhos-guia.
R: Os interruptores de limite mecânicos usam varetas de ajuste físico para definir os pontos de parada superior e inferior por meio de engrenagens internas. Os interruptores de limite eletrônicos usam codificadores digitais para contar as rotações do motor. Os limites eletrônicos são definidos por meio de controle remoto ou software, oferecendo maior precisão e capacidade de definir posições intermediárias de parada.
R: Sim. Para persianas venezianas, motores especializados apresentam recursos de micropassos para inclinar as venezianas com precisão. Para trilhos de cortina, o motor é preso à extremidade de uma extrusão e usa um sistema de acionamento por correia reforçado para puxar os transportadores de cortina horizontalmente ao longo do trilho.
R: Sim. Muitos motores modernos apresentam módulos de comunicação RS485 ou KNX nativos integrados no cabeçote do motor. Esses protocolos digitais permitem que o motor receba comandos e transmita feedback de status em tempo real, como posição exata da cortina e códigos de erro, de volta ao sistema central de gerenciamento do edifício.
R: O ciclo de trabalho define quanto tempo um motor pode funcionar continuamente antes de descansar para esfriar. Um ciclo de trabalho padrão é normalmente de 4 minutos de operação contínua seguido por um período de resfriamento de 20 minutos. Exceder este valor aciona um interruptor térmico interno, desativando temporariamente o motor.
R: Um motor de substituição manual (MO) inclui uma cabeça de engrenagem mecânica especializada que se conecta a uma manivela física. Ele permite que você abra ou feche manualmente o sistema durante uma queda de energia. É estritamente necessário para persianas e portas de segurança comercial localizadas em vias de saída de emergência.
