A automação industrial de alta velocidade e alta precisão depende do controle de movimento determinístico. A seleção da tecnologia de motor correta continua sendo uma decisão de engenharia rigorosa para qualquer instalação que atualize suas linhas de produção. A especificação excessiva do controle de movimento aumenta os gastos de capital e a complexidade da programação sem proporcionar ganhos de desempenho tangíveis. Por outro lado, a subespecificação leva a ressonância mecânica, tolerâncias perdidas e tempos de estabilização inaceitáveis que obstruem células inteiras de produção. Você precisa de uma estrutura confiável para avaliar com precisão as aplicações de servomotores antes de se comprometer com uma arquitetura de hardware. Este guia fornece uma base técnica para avaliar esses sistemas com base na dinâmica de carga, requisitos de largura de banda e integração de segurança. Iremos compará-los com tecnologias alternativas e delinear estratégias testadas em campo para mitigar os riscos de implementação em ambientes de produção ativos.
Dimensionamento baseado na aplicação: A integração bem-sucedida do servo requer a correspondência da relação torque/inércia do motor diretamente com a carga mecânica e a resposta dinâmica necessária.
Compensações tecnológicas: Os sistemas servo fornecem superioridade em malha fechada para cargas variáveis e altas velocidades, mas motores de passo ou motores de indução acionados por VFD podem oferecer melhor ROI para tarefas previsíveis, de baixa velocidade ou de serviço contínuo.
Segurança e integração: As aplicações servo modernas exigem integração nativa com protocolos Ethernet industriais (EtherCAT, PROFINET) e recursos de segurança integrados como Safe Torque Off (STO) para evitar falhas catastróficas do equipamento durante paradas de emergência.
Mitigação de riscos: Os pontos de falha mais comuns na implantação de servos são ajuste inadequado, ressonância mecânica não gerenciada e gerenciamento térmico inadequado.
Índice
Os engenheiros devem estabelecer métricas de linha de base para justificar um sistema servo de malha fechada em vez de alternativas de malha aberta. Os sistemas de malha aberta geralmente falham quando a dinâmica da carga muda de forma imprevisível durante um ciclo da máquina. O controle de malha fechada fornece feedback contínuo para corrigir erros de posição e velocidade instantaneamente. Você deve definir os requisitos operacionais exatos antes de selecionar o hardware. Normalmente seguimos uma sequência estrita ao avaliar um novo projeto mecânico.
Calcule a massa máxima da carga útil e o perfil de aceleração necessário.
Determine o erro de seguimento aceitável durante a fase mais dinâmica do movimento.
Identifique o envelope físico disponível para o conjunto motor e redutor.
Mapeie as condições ambientais, incluindo picos de temperatura e frequências de vibração.
A resolução de feedback determina a precisão máxima da sua máquina. Defina as especificações necessárias do codificador com base nos seus limites de tolerância. Um codificador padrão de 20 bits fornece mais de um milhão de contagens por revolução. Um codificador de 24 bits leva isso além de dezesseis milhões de contagens. Combine esta resolução com a engrenagem mecânica e o desvio físico permitido na carga. Alta resolução não é automaticamente igual a alta precisão se o sistema de transmissão mecânico sofrer folga ou conformidade. Você deve levar em consideração a rigidez das correias, parafusos esféricos e acoplamentos ao especificar o dispositivo de realimentação.
Tipo de codificador | Faixa de resolução | Melhor ambiente de aplicação | Tolerância à vibração |
|---|---|---|---|
Incremental Óptico | 10.000 - 100.000 RCP | Instalações limpas e com temperatura controlada | Baixo |
Absoluto Magnético | 16 bits a 20 bits | Pisos industriais empoeirados e sujos | Alto |
Absoluto Óptico | 20 bits a 24 bits | Metrologia de alta precisão e CNC | Moderado |
Resolvedor | Equivalente a 12 bits a 16 bits | Calor extremo, cargas de choque pesadas | Muito alto |
A largura de banda do circuito de controle determina a rapidez com que um sistema atinge sua posição alvo e se estabiliza. Avalie a largura de banda necessária para seu processo específico. Tempos de acomodação mais rápidos se traduzem diretamente em maior rendimento da máquina. Tempos de ciclo reduzidos se somam a milhares de operações para aumentar a produtividade geral da planta. Ao ajustar um sistema em campo, observamos primeiro a largura de banda do circuito de velocidade. Um sistema mecânico rígido permite maiores ganhos de velocidade, o que aperta o circuito de posição. Se a estrutura da máquina flexionar, será necessário desafinar o acionamento, sacrificando o tempo de acomodação para evitar oscilação.

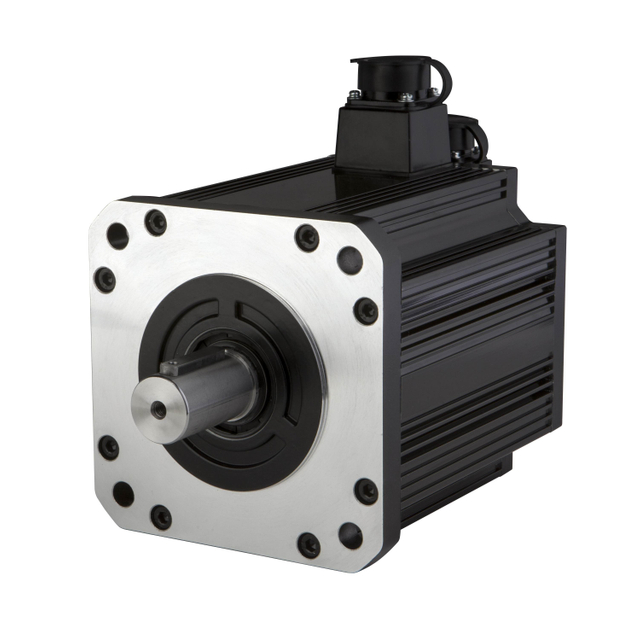

As restrições espaciais geralmente determinam a seleção do motor no projeto de máquinas modernas. Avalie a área física disponível para componentes de movimento. A saída de alto torque em uma carcaça compacta permite uma integração mais estreita da máquina. Isto se torna crítico em configurações multieixos onde o peso e o volume impactam diretamente a inércia do sistema. Por exemplo, montar um motor pesado na extremidade de um braço robótico aumenta drasticamente a inércia que o motor básico deve superar. Freqüentemente especificamos motores de alta densidade com estatores segmentados para maximizar o fator de preenchimento de cobre, fornecendo mais torque a partir de um tamanho de carcaça menor.

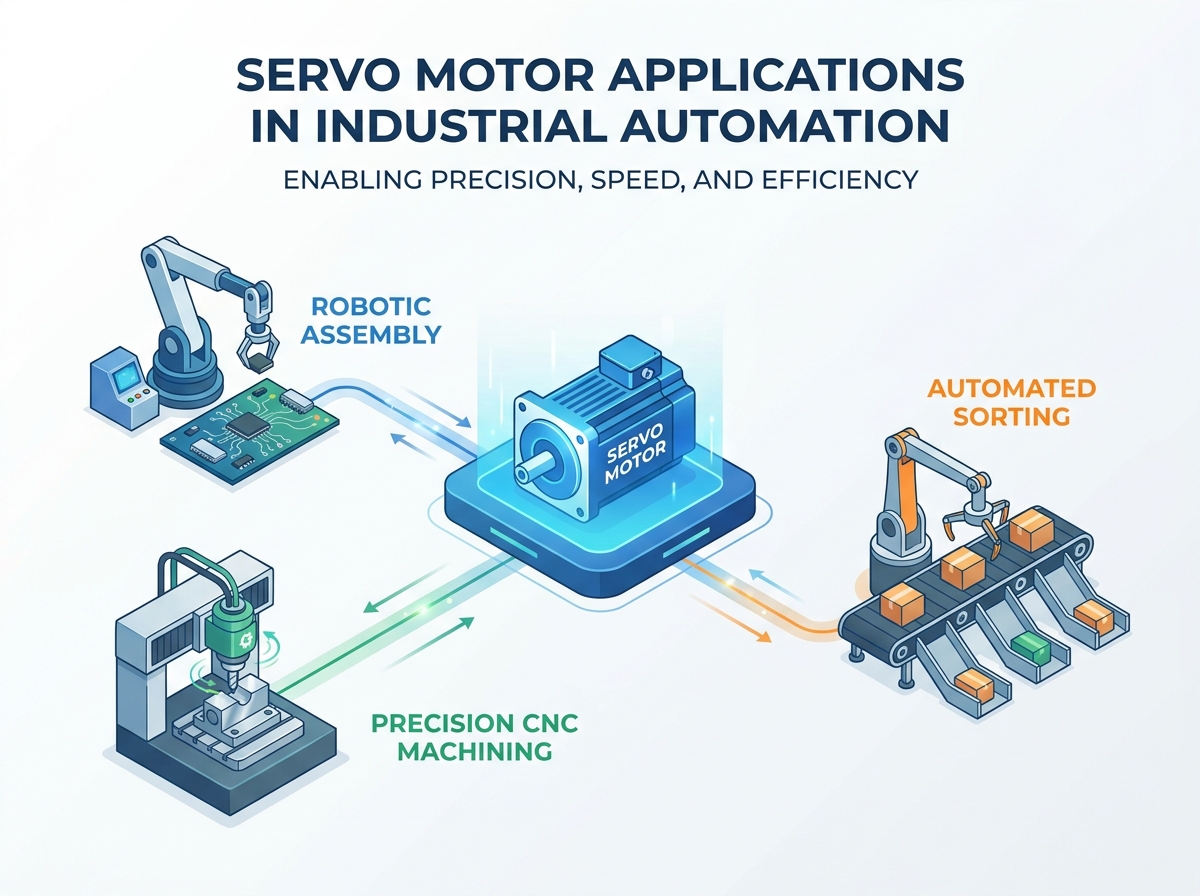

A fabricação moderna depende fortemente do controle avançado de movimento. Vemos diversas aplicações de servomotores em vários setores industriais. Cada setor exige características de desempenho específicas da combinação de inversor e motor. Compreender essas nuances evita erros de especificação dispendiosos.
A coordenação multieixo requer cálculo contínuo da cinemática inversa. Os controladores do robô atualizam as posições das juntas milhares de vezes por segundo. Os engenheiros concentram-se em altas relações torque/peso para maximizar a capacidade de carga útil. Os encoders absolutos permitem a recuperação imediata da posição após uma perda de energia, eliminando a necessidade de uma rotina de retorno à posição inicial. Os freios de retenção integrados garantem a estabilidade da articulação quando o sistema é desligado. No campo, dimensionamos o eixo da base (Eixo 1) para lidar com a enorme inércia refletida do braço totalmente estendido, enquanto os eixos do punho (Eixos 4, 5, 6) priorizam o tamanho compacto e o baixo peso.
A automação logística integra controle de movimento com sistemas avançados de visão 3D. Câmeras Ensenso e sensores semelhantes fornecem dados dinâmicos de planejamento de trajetória. Veículos guiados automaticamente (AGVs) contam com servoacionamentos de baixa tensão alimentados por bateria. As rodas compactas navegam pelos corredores estreitos do armazém com eficiência. O sistema deve lidar dinamicamente com pesos de carga altamente variáveis durante as operações de coleta e colocação. Quando um AGV pega um palete pesado, o drive deve adaptar instantaneamente seus parâmetros de ajuste para lidar com o enorme aumento na inércia da carga sem ultrapassar a posição alvo.
Servo drives de 48 VCC para operação segura alimentada por bateria.
Motores de roda de acionamento direto para eliminar a manutenção da caixa de engrenagens.
Travagem regenerativa para prolongar a vida útil da bateria durante a desaceleração.
Scanners de segurança integrados ligados diretamente ao circuito STO do inversor.
O controle de qualidade em linha de alta velocidade depende de sistemas de medição 3D multieixos. Esses sistemas integram-se com sensores ópticos e laser avançados. A precisão do posicionamento submícron não é negociável aqui. O jitter ultrabaixo durante as janelas de captura do sensor garante uma aquisição de dados limpa. A sincronização precisa do gatilho entre o controlador de movimento e o sistema de visão elimina o desfoque de movimento. Utilizamos gatilhos de saída baseados em posição (geralmente chamados de cames de saída) diretamente do servo drive para disparar a câmera exatamente quando o eixo cruza uma contagem específica do codificador, ignorando totalmente os atrasos de tempo de varredura do PLC.
O controle do fuso e os acionamentos de alimentação multieixos exigem extrema rigidez mecânica. A folga zero é obrigatória para manter tolerâncias de usinagem rigorosas. As capacidades de torque contínuo em baixas velocidades permitem uma remoção agressiva de material. Os motores devem resistir a forças de corte pesadas sem se desviarem do caminho programado. A precisão de posicionamento submícron garante acabamentos de superfície suaves. Frequentemente implantamos motores lineares de acionamento direto para os eixos X e Y em fresadoras de alta tecnologia para eliminar o desgaste do fuso de esferas e alcançar taxas de deslocamento rápidas superiores a 100 metros por minuto.
A sincronização contínua e de movimento de indexação impulsiona a indústria de embalagens. As aplicações de tesouras voadoras e facas rotativas exigem um tempo preciso. As engrenagens eletrônicas substituem os eixos mecânicos para maior flexibilidade. Os perfis de came permitem sequências de movimento complexas e não lineares. A captura de marcas de registro em alta velocidade minimiza o desperdício de material durante as trocas de rolo. O inversor deve capturar uma entrada de sensor de alta velocidade e ajustar o perfil de movimento rapidamente para garantir que o corte ocorra exatamente na marca de registro impressa, independentemente do estiramento ou deslizamento da banda.
Selecionar a tecnologia certa requer comparar objetivamente as compensações de desempenho. Você deve avaliar o investimento inicial em hardware em relação às capacidades operacionais de longo prazo. A aplicação incorreta de um motor de passo onde pertence um servo garante dores de cabeça na produção.
Os motores de passo apresentam queda significativa de torque em altas velocidades. Os servos sustentam seu torque nominal em uma faixa de velocidade muito mais ampla. Analise o custo inicial de hardware dos servos em relação aos riscos operacionais. Os sistemas de passo em malha aberta não possuem feedback de falha. Etapas perdidas em um sistema de passo arruinam lotes e danificam ferramentas. Se um mecanismo travar, um stepper irá simplesmente parar e perder sua posição, enquanto o controlador assume que o movimento foi concluído. Um servoconversor detecta o seguinte erro instantaneamente, falha com segurança e alerta o operador antes que ocorram danos.
Os inversores de frequência variável (VFDs) são excelentes no controle de velocidade contínuo e em estado estacionário. Os servos fornecem posicionamento dinâmico superior e aceleração rápida. Compare esses recursos com base no seu perfil de movimento. Avalie perfis de consumo de energia durante operações start-stop altamente dinâmicas. Os servos frequentemente regeneram energia durante a desaceleração, melhorando a eficiência energética geral. Usamos VFDs para transportadores e bombas. Usamos servos para mesas de indexação, pórticos pick-and-place e qualquer aplicação que exija torque de retenção preciso em velocidade zero.
Métrica de desempenho | Sistema Servo Motor | Sistema de motor de passo | VFD + Motor de Indução |
|---|---|---|---|
Faixa de velocidade | 0 a 6000+ RPM | 0 a 1000 RPM (o torque cai rapidamente) | 100 a 3600 RPM |
Controle de posição | Malha fechada, exata | Loop aberto, sujeito a passos perdidos | Requer codificador externo, moderado |
Aceleração | Extremamente alto | Moderado | Baixo a moderado |
Mantendo o torque parado | Sim (controle ativo) | Sim (detenção magnética passiva) | Não (a menos que seja controlado pelo vetor de fluxo) |
Capacidade de sobrecarga | 300% para períodos curtos | Nenhum (irá parar) | 150% por 60 segundos |
A especificação adequada evita falhas prematuras de hardware e comportamento errático da máquina. Os engenheiros devem calcular as cargas com precisão e selecionar padrões de comunicação apropriados. Adivinhar os tamanhos dos motores com base nas dimensões físicas leva ao desastre.
A correspondência de inércia garante a estabilidade do circuito de controle. A regra prática mantém a relação de inércia carga-motor abaixo de 10:1 para aplicações altamente dinâmicas. Razões mais baixas produzem sistemas mais rígidos e mais responsivos. Recomendamos o uso de software de dimensionamento fornecido pelo fornecedor. Essas ferramentas calculam os requisitos de torque RMS e pico de torque com base em perfis de movimento reais. Se você tentar acionar uma carga enorme com um rotor minúsculo, o acionamento terá dificuldade para controlar a energia cinética durante a desaceleração. O sistema irá ultrapassar, oscilar e, eventualmente, desarmar devido a uma falha de sobretensão ou sobrecorrente.
Defina a distância do movimento e o tempo permitido para completar o movimento.
Selecione um perfil de movimento (por exemplo, 1/3-1/3-1/3 trapezoidal ou curva S).
Calcule o torque máximo de aceleração necessário para atingir a velocidade máxima.
Calcule o torque RMS contínuo para garantir que o motor não superaqueça.
Verifique se a relação de inércia carga-motor está dentro dos limites aceitáveis para o tipo de mecanismo.
Compare codificadores absolutos com resolvedores com base nas condições ambientais. Os encoders absolutos de volta única e multivolta oferecem máxima precisão para ambientes limpos. Os resolvedores utilizam tecnologia analógica robusta. Eles sobrevivem a ambientes agressivos, de alta vibração ou alta temperatura onde os codificadores ópticos falham. Especificamos resolvedores para prensas de estampagem e equipamentos pesados de forjamento. Especificamos codificadores ópticos absolutos de 24 bits para manuseio de wafers semicondutores e máquinas de corte a laser.
Avaliar a necessidade de redes determinísticas para controle multieixos sincronizado. EtherCAT, PROFINET IRT e Ethernet/IP com CIP Motion fornecem sincronização em nível de microssegundos. Avalie os benefícios das soluções de cabo único. A combinação de potência e feedback em um único cabo reduz a complexidade da instalação. Também elimina possíveis pontos de falha na trilha de cabos. Ao cabear uma máquina de 10 eixos, a tecnologia de cabo único reduz o número de cabos de 20 para 10, reduzindo drasticamente o tamanho dos transportadores de cabos necessários e simplificando a fiação do gabinete.
A implantação do controle de movimento avançado apresenta riscos específicos de engenharia. A identificação precoce desses riscos evita paralisações dispendiosas e incidentes de segurança. Você não pode consertar um projeto mecânico ruim com ajuste de software.
Os servossistemas de alto ganho podem estimular a conformidade mecânica da máquina. Correias, eixos longos e acoplamentos flexíveis causam oscilação e instabilidade. Utilize filtros notch baseados em drive para suprimir frequências de ressonância específicas. Algoritmos de autoajuste ajudam a estabelecer ganhos de PID básicos. Acoplamentos mecânicos mais rígidos empurram as frequências de ressonância para fora da largura de banda de controle ativo. Usamos ferramentas de plotagem Bode integradas ao software do drive para injetar ruído branco no sistema, identificar as frequências ressonantes exatas e aplicar filtros de entalhe direcionados para silenciar a vibração sem sacrificar a capacidade de resposta geral.
Exceder o torque de travamento contínuo leva ao superaquecimento do motor. Ultrapassar a classificação de torque RMS causa falha prematura do estator. Mapeie com precisão o ciclo de trabalho da aplicação antes de finalizar o tamanho do motor. Garanta um resfriamento ambiente adequado no quadro elétrico e na montagem do motor. Monitore modelos térmicos no nível da unidade, como proteção I²t, para evitar colapsos catastróficos. Se uma máquina emperra e o motor tenta passar pela obstrução, o algoritmo I²t calcula o acúmulo térmico e corta a energia antes que o isolamento do enrolamento derreta.
Cortar instantaneamente a energia de um servoacionamento durante a operação cria sérios riscos. Em um robô com autoequilíbrio, AGV de alta velocidade ou eixo de carga vertical pesada, remover o torque de retenção instantaneamente é perigoso. A máquina cairá, baterá ou deixará cair a carga. Isso leva a danos mecânicos extremos e riscos à segurança. Implemente a Parada Segura 1 (SS1) para controlar a desaceleração sob potência antes de ativar o Torque Seguro Desligado (STO). Use o Safe Brake Control (SBC) e freios de retenção físicos para eixos verticais e de autoequilíbrio. Isto garante suporte de carga quando o torque elétrico é removido.
Conecte o circuito de parada de emergência para acionar um comando SS1 pela rede de segurança.
Configure o inversor para desacelerar o motor no torque máximo permitido.
Quando a velocidade zero for atingida, o inversor aciona automaticamente o circuito STO.
Para eixos verticais, a função SBC desativa o freio mecânico milissegundos antes do STO ser acionado.
A escolha da correta do servo motor aplicação requer equilíbrio entre precisão de posicionamento, torque, velocidade, capacidade de comunicação e segurança do sistema. Um sistema de servomotor bem combinado melhora a produtividade da máquina, aumenta a precisão do movimento e oferece desempenho confiável de longo prazo em ambientes industriais exigentes.
Sobre Ritscher
A Ritscher é um fabricante profissional de motores elétricos e soluções de controle de movimento, oferecendo servomotores, motores CC sem escovas, motoredutores e sistemas de acionamento personalizados para automação industrial e aplicações OEM. Com fortes capacidades de engenharia e anos de experiência em fabricação, a Ritscher fornece produtos confiáveis e com baixo consumo de energia que suportam controle de movimento de alto desempenho em uma ampla gama de indústrias.
Defina seu perfil de movimento e requisitos de carga antes de selecionar um servo motor.
Combine o motor, o codificador e o controlador com os requisitos de precisão e velocidade da sua aplicação.
Avalie protocolos de comunicação e funções de segurança para integração perfeita do sistema.
Considere o gerenciamento térmico e o ajuste mecânico para maximizar a confiabilidade a longo prazo.
Antes de selecionar um sistema de servo motor, avalie cuidadosamente o torque, a inércia, a precisão de posicionamento, os requisitos de comunicação e os padrões de segurança da sua aplicação para garantir o desempenho ideal do controle de movimento.
R: As aplicações mais comuns incluem robótica industrial, usinagem CNC, linhas de embalagem, sistemas de medição 3D e estações de montagem automatizadas. Essas áreas exigem sincronização de alta velocidade e posicionamento preciso que somente sistemas servo de circuito fechado podem fornecer de maneira confiável.
R: Você deve calcular três componentes principais: torque de aceleração, torque RMS contínuo e fatores de atrito ou gravidade. O torque de aceleração supera a inércia do sistema. O torque RMS representa a carga térmica contínua durante todo o ciclo de trabalho. Sempre leve em consideração ineficiências mecânicas e forças externas.
R: Use um servo motor quando sua aplicação exigir velocidades acima de 1.000 RPM, lidar com cargas altamente variáveis ou exigir verificação de posição de circuito fechado. Os servos mantêm o torque em altas velocidades e corrigem erros de posição instantaneamente, enquanto os steppers perdem torque e podem perder passos silenciosamente.
R: A proporção ideal normalmente fica entre 1:1 e 10:1. Aplicações altamente dinâmicas, como pick-and-place rápido, apresentam melhor desempenho perto de 1:1. A automação geral pode tolerar proporções de até 10:1. Exceder isso torna o sistema difícil de ajustar e sujeito a oscilações.
R: STO é uma função de segurança baseada em hardware. Ele remove a energia da saída de modulação por largura de pulso (PWM) do motor, evitando que ele gere torque. Fundamentalmente, ele faz isso sem desligar a alimentação lógica do inversor ou a comunicação de rede, permitindo reinicializações mais rápidas do sistema.
R: A perda imediata de potência desativa a estabilização ativa e o torque de retenção eletrônico. Sistemas dinâmicos como robôs de equilíbrio entrarão em colapso instantaneamente. As cargas verticais cairão incontrolavelmente. Você deve usar sequências de parada controladas e freios de retenção físicos para proteger a máquina com segurança.
R: Sim, eles podem operar continuamente. No entanto, os VFDs emparelhados com motores de indução são geralmente mais práticos para regime contínuo simples. Você só deve especificar um servo para operação contínua se o processo exigir regulação de velocidade extremamente precisa ou sincronização em baixas RPMs.
