Como escolher o motor da bomba certo para diferentes sistemas

Um motor subdimensionado ou incompatível leva inevitavelmente à falha prematura do rolamento, sobrecarga térmica e enorme desperdício de energia. Combinar dinâmica de fluidos, conformidade elétrica e restrições mecânicas é um requisito rigoroso para uma operação contínua e confiável. Um motor mal especificado irá falhar sob cargas máximas do sistema, causando longos períodos de inatividade e exigindo manutenção de emergência. Você deve avaliar as curvas de altura manométrica do sistema juntamente com fatores ambientais e requisitos de integração. Isto evita sobrecarga na operação de final de curva e garante estabilidade mecânica a longo prazo. Uma estrutura sistemática elimina suposições do processo de engenharia. Contamos com dados concretos, medições de campo e adesão estrita às especificações da placa de identificação para manter o fluido em movimento. Este guia explica como dominar a seleção de motores de bombas para aplicações industriais específicas, garantindo que seu equipamento sobreviva às duras realidades da operação diária.

Principais conclusões

• A saída do motor deve corresponder precisamente à curva de altura manométrica do sistema, à gravidade específica do fluido e às possíveis modificações futuras do sistema para evitar sobrecarga na operação no final da curva.

• As especificações elétricas (tensão, frequência) e as dimensões da estrutura devem estar estritamente alinhadas com os padrões regionais NEMA ou IEC e com as restrições de layout físico.

• A seleção do gabinete (TEFC, ODP, submersível, à prova de explosão) deve ser ditada inteiramente pela exposição ambiental e pelas classificações de locais perigosos.

• A integração do inversor de frequência variável (VFD) requer a especificação de motores para serviço de inversor com isolamento atualizado para suportar picos de tensão e estresse térmico em baixas velocidades.

Fatores-chave para escolher um motor de bomba

A seleção do motor da bomba correto requer a avaliação das condições operacionais, características do fluido e requisitos do sistema. Um motor adequadamente combinado melhora a eficiência, reduz o tempo de inatividade e prolonga a vida útil.

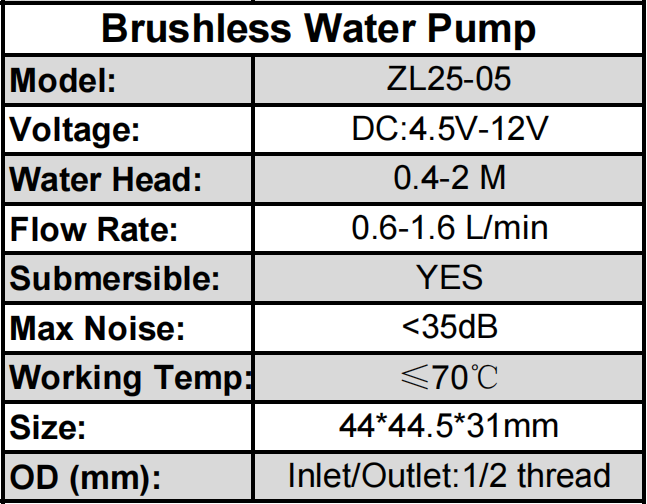

Requisitos de vazão e cabeça da bomba

O primeiro passo é definir a vazão e o nível de pressão necessários.

Os principais parâmetros incluem:

• Taxa de fluxo: A quantidade de fluido que a bomba precisa para se mover.

• Altura Dinâmica Total (TDH): A pressão total necessária para superar mudanças de elevação e resistência do tubo.

Esses fatores determinam a potência necessária do motor. Selecionar um motor sem considerar a demanda do sistema pode levar a um desempenho ruim ou sobrecarga.

As características do fluido afetam a potência do motor

O fluido bombeado afeta diretamente os requisitos do motor.

Fatores importantes incluem:

• Densidade do fluido: Fluidos mais pesados ​​requerem mais potência do motor do que água.

• Viscosidade: Fluidos espessos criam mais resistência e exigem maior torque.

Por exemplo, bombear produtos químicos, óleo ou lama normalmente requer mais energia do que bombear água limpa nas mesmas condições.

Ciclo de trabalho e tempo de operação

A seleção do motor também deve corresponder ao horário de trabalho.

Serviço Contínuo:
O motor funciona por longos períodos e deve suportar a geração constante de calor.

Serviço Intermitente:
O motor dá partida e para com frequência, criando maior estresse térmico.

A escolha de um motor com base no ciclo de trabalho correto ajuda a evitar o superaquecimento e melhora a confiabilidade a longo prazo.

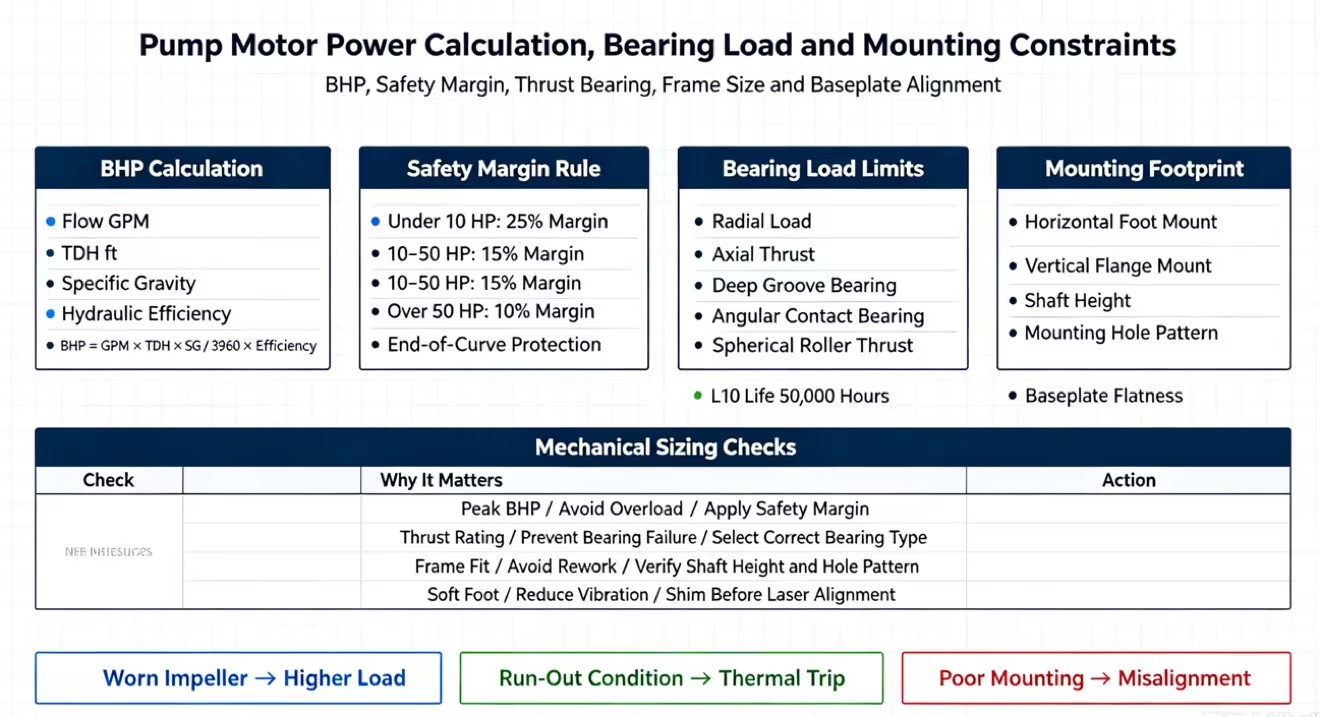

Como calcular a potência do motor da bomba

Combinando a potência do motor com os requisitos da bomba

O cálculo da potência do freio (BHP) no eixo da bomba é um requisito rigoroso. BHP representa a potência mecânica real que o motor deve fornecer. Você calcula o BHP multiplicando a vazão (GPM) pelo TDH (em pés) e a gravidade específica do fluido. Você então divide esse número pelo produto de 3.960 e pela eficiência hidráulica da bomba. Esta fórmula revela a potência exata necessária sob condições operacionais específicas. No entanto, as condições operacionais raramente permanecem estáticas. O desgaste do sistema e a demanda flutuante alteram a necessidade de energia ao longo do tempo.

A prática padrão da indústria exige a aplicação de margens de segurança ao BHP calculado. Os engenheiros normalmente dimensionam o motor acima do requisito de pico de BHP com base na faixa de potência total. Esta margem contabiliza pequenos desvios operacionais. Ele também fornece um amortecedor para desgaste do sistema. À medida que os impulsores da bomba se desgastam, a eficiência cai. O motor deve trabalhar mais para manter a mesma produção. Uma margem de segurança também acomoda possíveis modificações futuras de capacidade. Se os operadores da instalação abrirem totalmente uma válvula de descarga, a bomba funcionará no final da sua curva. O motor deve lidar com esta condição de batimento sem desarmar as sobrecargas térmicas.

Requisitos de rolamento e capacidade de carga

Os rolamentos desempenham um papel importante na confiabilidade do motor. Os sistemas de bomba geram dois tipos principais de cargas mecânicas:

• Carga radial: Força aplicada perpendicularmente ao eixo do motor, geralmente causada por acionamentos por correia ou problemas de alinhamento.

• Carga Axial: Força ao longo da direção do eixo, geralmente gerada pela operação do impulsor da bomba.

Os rolamentos do motor devem suportar essas cargas continuamente. Para turbinas verticais e bombas submersíveis, são necessários rolamentos axiais de alta carga para suportar o conjunto rotativo e manter a operação estável.

A seleção do tipo de rolamento correto ajuda a reduzir vibrações, desgaste e falhas inesperadas do motor.

Requisitos de espaço, layout e montagem

O ambiente de instalação afeta a seleção do motor. Antes de comprar, considere:

• Espaço disponível

• Folga vertical

• Método de montagem

• Dimensões de conexão da bomba existentes

Motores horizontais montados nos pés requerem mais espaço de instalação, mas são comuns em sistemas industriais. Os motores verticais montados em flange fornecem uma solução mais compacta e conectam-se diretamente à bomba.

Ao substituir motores existentes, verifique sempre o tamanho da carcaça, a altura do eixo, os furos de montagem e as dimensões gerais. Um motor que não corresponda ao layout existente pode exigir modificações adicionais e aumentar os custos de instalação.

Requisitos elétricos do motor da bomba

As especificações elétricas afetam diretamente o desempenho e a vida útil do motor. O motor deve corresponder à fonte de alimentação da instalação, incluindo tensão, fase e frequência.

Correspondência de tensão, fase e frequência

Antes da instalação, verifique os dados da placa do motor com a fonte de alimentação disponível.

Os sistemas de energia industriais comuns incluem:

• 230 V/460 V/575 V (60 Hz) na América do Norte

• 400V/50Hz em muitos mercados internacionais

Usar tensão incorreta pode causar corrente excessiva, superaquecimento e danos ao motor.

A qualidade da energia também é importante. O desequilíbrio de tensão ou a perda de fase podem aumentar a temperatura do motor e reduzir a vida útil do isolamento. A proteção adequada contra sobrecarga e o monitoramento de fases ajudam a evitar falhas elétricas.

Padrões de motores NEMA e IEC explicados

Os motores industriais seguem principalmente dois padrões globais:

• Padrões NEMA: Comuns na América do Norte

• Padrões IEC: Amplamente utilizados em mercados internacionais

Esses padrões diferem em:

• Tamanho do quadro

• Dimensões de montagem

• Especificações do eixo

• Sistemas de medição

Os motores NEMA usam dimensões baseadas em polegadas, enquanto os motores IEC usam medidas métricas. Ao substituir ou importar motores, sempre confirme se a carcaça do motor e as dimensões de montagem correspondem ao sistema de bomba existente.

A escolha do padrão correto evita modificações na instalação e garante uma operação confiável.

Escolhendo o tipo correto de proteção do motor

Gabinetes Industriais Padrão

O invólucro do motor protege os componentes elétricos internos da contaminação ambiental. Os gabinetes à prova de gotejamento aberto (ODP) permitem que o ar ambiente circule diretamente através dos enrolamentos do motor. Eles apresentam aberturas de ventilação que evitam que gotas de líquido entrem em um ângulo de 15 graus em relação à vertical. Os motores ODP oferecem excelente eficiência de resfriamento. No entanto, você só pode instalá-los em ambientes internos limpos e secos. Poeira transportada pelo ar ou respingos de água destruirão rapidamente um motor ODP.

Os gabinetes Totally Enclosed Fan Cooled (TEFC) evitam a livre troca de ar entre o interior e o exterior do motor. Um ventilador externo sopra o ar ambiente sobre a estrutura externa com nervuras para dissipar o calor. Os motores TEFC fornecem proteção robusta contra poeira, sujeira e umidade. Eles servem como escolha padrão para a maioria das aplicações de bombas industriais. Você deve especificar gabinetes TEFC para instalações externas ou qualquer ambiente com alto teor de partículas. Para aplicações de processamento de alimentos ou farmacêuticas, você deve atualizar para motores de lavagem com classificações IP69K e construção em aço inoxidável para suportar limpeza química de alta pressão.

Ambientes Especializados e Perigosos

Os ambientes que manuseiam fluidos inflamáveis ​​ou poeiras combustíveis exigem conformidade regulatória rigorosa. Você deve especificar motores à prova de explosão (XP) para esses locais perigosos. Os gabinetes XP não são projetados para impedir a entrada de gases explosivos. Em vez disso, eles são projetados para conter uma explosão interna. A pesada estrutura em ferro fundido evita que chamas ou faíscas escapem e inflamem a atmosfera circundante. Você deve combinar a classificação de local perigoso do motor (Classe, Divisão e Grupo) exatamente com a classificação de segurança da instalação. Por exemplo, uma refinaria petroquímica normalmente exige certificação Classe I, Divisão 1, Grupo D.

Operar um motor de bomba continuamente debaixo d'água exige vedação especializada e proteção contra entrada. Os motores submersíveis requerem uma classificação IP68. Esta classificação garante que o invólucro permaneça completamente estanque sob submersão contínua. Os motores submersíveis dependem do fluido circundante para resfriamento. Eles apresentam selos mecânicos duplos resistentes para evitar a entrada de água na câmara de enrolamento. Você também deve especificar sondas de detecção de umidade dentro da carcaça do motor. Essas sondas acionam um alarme se o selo mecânico primário falhar, permitindo que os operadores puxem a bomba antes que ocorra uma falha elétrica catastrófica.

Integração VFD e operação com velocidade variável

Quando especificar motores para operação com inversor

As aplicações que se beneficiam de vazões variáveis ​​e controle de pressão exigem inversores de frequência variável (VFDs). Torres de resfriamento, reforços de água municipais e sistemas de água gelada HVAC enfrentam demanda flutuante. Operar uma bomba em velocidade máxima e estrangular a válvula de descarga desperdiça enormes quantidades de energia. Um VFD altera a frequência elétrica fornecida ao motor. Isto altera a velocidade do motor para corresponder à demanda exata do sistema. Reduzir a velocidade do motor em apenas 20% reduz o consumo de energia em quase 50%.

Os motores padrão falham rapidamente quando operados em VFDs. Os VFDs não produzem uma onda senoidal suave. Eles usam modulação por largura de pulso (PWM) para simular uma corrente alternada. Isto cria picos de tensão severos que degradam o isolamento padrão do enrolamento. Você deve especificar motores com operação de inversor para aplicações VFD. Esses motores possuem isolamento Classe F (155°C) ou Classe H (180°C) para suportar alto estresse térmico e picos de tensão. Além disso, os VFDs induzem correntes no eixo de alta frequência. Essas correntes são descarregadas através dos rolamentos do motor, causando corrosão e estrias. Você deve instalar anéis de aterramento no eixo, como anéis AEGIS, para desviar essas correntes dos rolamentos com segurança.

Gerenciamento térmico em baixas velocidades

A operação de motores TEFC em RPMs reduzidas apresenta sérios desafios de resfriamento. Um motor TEFC depende de um ventilador montado no eixo para resfriamento. À medida que o VFD desacelera o motor, a velocidade do ventilador também diminui. O ventilador perde sua eficácia de resfriamento em baixas velocidades. No entanto, o motor ainda gera calor significativo enquanto mantém o torque. Se o motor operar abaixo de 50% de sua velocidade nominal por longos períodos, ele superaquecerá e queimará os enrolamentos.

Você deve implementar estratégias de mitigação para operação em baixa velocidade. Especifique motores com alta taxa de rotação. Uma relação de redução de torque variável de 10:1 significa que o motor pode operar com segurança a 10% de sua velocidade base sem superaquecimento. Para aplicações de torque constante que exigem velocidades extremamente baixas, o resfriamento TEFC padrão é insuficiente. Você deve adicionar um soprador auxiliar. Este ventilador alimentado separadamente fornece fluxo de ar constante sobre a carcaça do motor, independentemente da velocidade do eixo do motor principal.

Conclusão

• Calcule a potência exata do freio necessária no final da curva da bomba para estabelecer o tamanho da linha de base do motor.

• Verifique a tensão de entrada, o equilíbrio de fases e a frequência da instalação com um multímetro antes de especificar os requisitos elétricos.

• Selecione o gabinete do motor com base em uma inspeção física do ambiente de instalação, levando em consideração poeira, umidade e gases perigosos.

• Instale anéis de aterramento do eixo e especifique isolamento Classe H se o motor for operar em um inversor de frequência.

• Execute um alinhamento do laser e uma verificação do pé manco na placa de base antes da sequência inicial de inicialização.

Perguntas frequentes

P: Qual é a margem de segurança padrão para dimensionar um motor de bomba?

R: Os padrões da indústria determinam a aplicação de uma margem de segurança de 10% a 25% acima do pico de potência do freio (BHP) calculado, dependendo do tamanho do motor. Este buffer leva em conta o desgaste do sistema, pequenos desvios operacionais e possíveis modificações futuras de capacidade, evitando a sobrecarga do motor durante a operação no final da curva.

P: Como o modo operacional afeta a seleção do motor da bomba?

R: O serviço contínuo requer um motor projetado para atingir e manter sua temperatura operacional máxima indefinidamente. O funcionamento intermitente envolve partidas frequentes, gerando enormes correntes de partida e rápido acúmulo de calor. A capacidade térmica e a classe de isolamento do motor devem corresponder a essas frequências de partida específicas para evitar falhas no enrolamento.

P: Posso usar um motor de bomba padrão com inversor de frequência variável (VFD)?

R: Não. Os motores padrão falham rapidamente nos VFDs devido a picos de tensão causados ​​pela modulação por largura de pulso (PWM). Você deve especificar motores para operação com inversor com isolamento atualizado (Classe F ou H) e anéis de aterramento do eixo para lidar com harmônicos elétricos e evitar estrias nos rolamentos.

P: Qual é a diferença prática entre os motores de bomba NEMA e IEC?

R: Os padrões NEMA (América do Norte) usam medidas imperiais, lógica específica de numeração de quadros e normalmente incluem um fator de serviço de 1,15 para sobrecargas temporárias. Os padrões IEC (Internacionais) usam medidas métricas, tamanhos de estrutura de base diretamente na altura do eixo em milímetros e geralmente não possuem capacidade de sobrecarga contínua.

P: Como a gravidade específica do fluido afeta a seleção do motor da bomba?

R: A gravidade específica mede a densidade do fluido em relação à água. Bombear um fluido mais denso requer proporcionalmente mais torque mecânico. Se um fluido tiver uma gravidade específica de 1,28, o motor deverá fornecer 28% mais potência do que forneceria para água exatamente com o mesmo fluxo e altura manométrica.

P: O que faz com que o motor da bomba consuma corrente excessiva e sobrecarregue?

R: O consumo excessivo de corrente é normalmente causado por emperramento mecânico, operação além da curva projetada da bomba, bombeamento de um fluido com gravidade específica mais alta do que a especificada ou falhas elétricas, como desequilíbrio de tensão e perda de fase.
