Especificar o mecanismo de acionamento correto para persianas, persianas ou telas de projeção exige o equilíbrio de restrições físicas rigorosas com requisitos de carga precisos. A especificação inadequada do motor introduz graves riscos operacionais que comprometem toda a instalação. Você enfrenta falhas térmicas prematuras, ruído acústico excessivo ou protocolos de automação incompatíveis que atrapalham a operação diária. Uma unidade mal especificada leva ao emperramento mecânico imediato ou à falha total do sistema.

O principal problema é combinar a saída de torque e o diâmetro do tubo com o sistema de controle pretendido. Quer você esteja equipando sombreamento residencial, barreiras de segurança comercial ou toldos inteligentes, o mecanismo de acionamento deve integrar-se perfeitamente à arquitetura circundante. Engenheiros e instaladores navegam por uma matriz complexa de pesos de tecido, deflexões de tubos e restrições de roteamento elétrico. As suposições durante esta fase garantem visitas dispendiosas de retorno ao local e hardware danificado.

Este guia fornece uma estrutura de engenharia estruturada para agilizar as especificações. Ao abordar sequencialmente os cálculos de carga, a compatibilidade física e os protocolos de controle, você elimina erros de instalação e garante um desempenho ideal.

• O torque não é negociável: O cálculo preciso do peso total do sistema (tecido/ripas, barra inferior, acessórios, fricção) e do raio do tubo é necessário para determinar a classificação correta em Newton-metro (Nm).

• Opções de ditados de compatibilidade física: O diâmetro interno do tubo do rolo limita estritamente o tamanho do motor; os adaptadores de coroa e unidade devem corresponder exatamente.

• Protocolos de controle definem escalabilidade: A escolha entre limites mecânicos, limites eletrônicos, RF e linhas de dados cabeadas (RS485/KNX) determina a compatibilidade futura de edifícios inteligentes.

• Realidades da instalação Impacto Vida útil: O ajuste adequado dos limites, o gerenciamento térmico, os protocolos de segurança e a montagem precisa são essenciais para evitar falhas prematuras do motor.

Enquadrando o problema: critérios de sucesso na seleção de motores tubulares

A definição do sucesso operacional começa com o estabelecimento dos requisitos básicos para a instalação física. Uma implantação bem-sucedida proporciona capacidade de elevação consistente sem sobrecarregar o mecanismo de acionamento interno. Você deve selecionar uma velocidade apropriada medida em rotações por minuto (RPM) para corresponder à aplicação. A aceitabilidade acústica é igualmente vital, especialmente em quartos residenciais ou em ambientes de hospitalidade de luxo. O controle contínuo do usuário em vários aplicativos garante que o usuário final experimente sempre uma operação intuitiva e perfeita.

O custo do erro de cálculo é excepcionalmente alto. O subdimensionamento de um inversor leva diretamente à sobrecarga térmica e à queima do enrolamento do estator. Os motores parados aquecem rapidamente, encurtando drasticamente a sua vida útil operacional e exigindo a substituição completa. Por outro lado, o superdimensionamento introduz problemas desnecessários de ajuste físico dentro do invólucro. O torque excessivo pode literalmente rasgar tecidos delicados da persiana ou deformar permanentemente as venezianas de alumínio durante um atolamento. Dominar a seleção de motores tubulares evita esses erros de engenharia catastróficos e caros.

Tipos de unidades brevemente contrastantes validam sua escolha inicial de sistema. Os acionamentos tubulares permanecem compactos, totalmente ocultos e inerentemente mais silenciosos que as alternativas externas. Eles se encaixam perfeitamente em persianas padrão, persianas internas e telas de projeção de home theater. Os motores de corrente externos atendem a aplicações industriais pesadas e de alto ciclo, como portas rolantes de armazéns. Eles carregam uma pegada altamente visível e geram ruído mecânico significativo. Para uma operação discreta, eficiente e arquitetônica, a unidade interna continua sendo a escolha de engenharia superior.

Fatores-chave para seleção de motor tubular

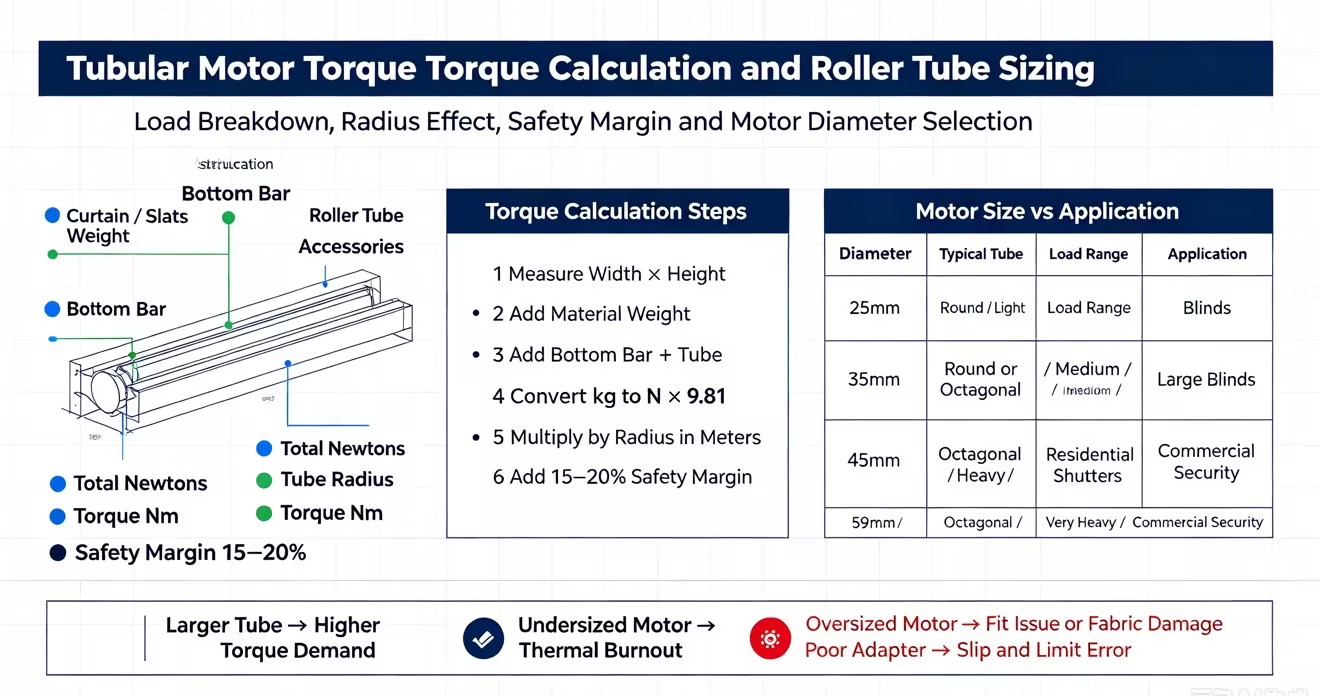

Cálculo da capacidade de elevação e requisitos de torque (Nm)

O cálculo da carga total exige atenção rigorosa aos detalhes físicos. Você deve detalhar o peso exato de cada componente móvel do sistema. Comece com o peso da cortina ou das ripas extrudadas por metro quadrado. Adicione o peso específico da barra inferior, que mantém o tecido esticado. Inclua o peso do próprio tubo do rolo, especialmente para vãos largos que utilizem aço de paredes espessas. Por fim, leve em consideração quaisquer acessórios adicionais, como travas contra vento, trilhos-guia pesados ​​ou vedações contra intempéries.

Para calcular a carga exata, siga estas etapas específicas de campo:

1. Determine a metragem quadrada total da abertura (Largura x Altura).

2. Multiplique a metragem quadrada pelo peso do material por metro quadrado (por exemplo, ripas de alumínio extrudado geralmente pesam de 5kg a 8kg por metro quadrado).

3. Adicione o peso estático da barra da bainha inferior e do tubo do rolo.

4. Converta o peso total em Newtons multiplicando o valor do quilograma por 9,81 (gravidade).

5. Multiplique o total de Newtons pelo raio do tubo do rolo (em metros) para encontrar o requisito básico de Newton-metro (Nm).

A física do torque envolve diretamente o raio do tubo. Um tubo de diâmetro maior requer uma classificação de Newton-metro (Nm) mais alta para levantar exatamente o mesmo peso em comparação com um tubo menor. O aumento da distância do eixo central exige significativamente mais força rotacional das engrenagens planetárias. Se você atualizar um tubo de 50 mm para um tubo de 70 mm para evitar flacidez em uma janela larga, deverá recalcular e aumentar simultaneamente o torque do motor.

Sempre adicione uma margem de segurança de 15 a 20% ao requisito de torque calculado. Este amortecedor crítico é responsável pelo atrito mecânico dentro dos trilhos-guia laterais. Ele também lida com a resistência dinâmica do vento, o que é fundamental para persianas externas e grandes toldos de pátios. Além disso, esta margem de segurança compensa o envelhecimento natural do motor e o desgaste das engrenagens ao longo de milhares de ciclos operacionais diários.

Escolhendo o tamanho correto do motor e a compatibilidade do tubo

Os diâmetros padrão do motor determinam casos de uso específicos e limitações físicas. Os tamanhos comuns incluem caixas de 25 mm, 35 mm, 45 mm e 59 mm. Uma unidade de 25 mm ou 35 mm combina perfeitamente com cortinas inteligentes internas e persianas residenciais leves. Uma unidade de 45 mm ou 59 mm fornece o volume necessário e a engrenagem interna para persianas de segurança externas pesadas. Você não pode forçar uma unidade grande em um tubo pequeno, tornando o diâmetro a primeira restrição rígida em seu processo de especificação.

Combinar os adaptadores de coroa e unidade é absolutamente inegociável. Esses componentes plásticos ou compostos devem se ajustar exatamente ao perfil interno específico do tubo do rolo. Quer o tubo apresente um perfil redondo, octogonal ou ranhurado, os adaptadores transferem a força rotacional. A roda de coroa conta as rotações para os fins de curso, enquanto a roda motriz empurra a carga. Um ajuste inadequado causa escorregamento, limites imprecisos e falha mecânica imediata.

As restrições de comprimento físico também desempenham um papel importante em instalações estreitas. O comprimento físico do motor determina a largura mínima possível do sistema de persiana ou veneziana. Você não pode instalar uma unidade de 600 mm de comprimento em uma persiana de banheiro com 500 mm de largura. Sempre verifique as especificações de comprimento mínimo do tubo do fabricante antes de finalizar sua lista de hardware.

Opções de potência de motor tubular

A avaliação de motores de tensão de linha padrão envolve alimentação de rede CA, normalmente 120 V ou 230 V, dependendo da sua região. Essas unidades atendem instalações permanentes que exigem alta disponibilidade de torque. Eles fornecem energia contínua e confiável para venezianas de segurança pesadas e grandes toldos externos. Os motores CA requerem eletricistas certificados para instalação e devem cumprir os rígidos códigos de construção locais relativos à fiação de alta tensão perto de aberturas de janelas.

As aplicações de baixa tensão utilizam energia CC, geralmente operando a 12V ou 24V. Essas unidades oferecem maior segurança elétrica em áreas úmidas, como banheiros, cozinhas ou pátios externos. Eles se integram perfeitamente com baterias recarregáveis ​​ou configurações alimentadas por energia solar, eliminando completamente a necessidade de roteamento elétrico complexo através de paredes acabadas. Os motores CC são excelentes em aplicações de modernização onde rasgar drywall não é uma opção.

Considerações arquitetônicas para roteamento de fios exigem planejamento antecipado durante o estágio de estruturação. Você deve direcionar os cabos de alimentação de forma segura e limpa até o cabeçote do motor. Ocultar esses fios evita danos acidentais e mantém a integridade estética da instalação. Garanta espaço adequado na caixa de entrada ou no cassete para acomodar o chicote elétrico e quaisquer plugues de desconexão rápida necessários. Ao operar linhas CC de baixa tensão em longas distâncias, você deve calcular a queda de tensão. Uma fonte de alimentação de 24 V localizada em um rack no porão a 30 metros de distância da janela requer uma bitola de fio significativamente mais espessa do que um transformador plug-in local para garantir que o motor receba a tensão adequada sob carga.

Como calcular os requisitos de torque do motor

A escolha do torque correto do motor tubular é a base para uma operação confiável. O motor deve fornecer força suficiente para levantar a cortina, persiana ou veneziana sem carga excessiva nas engrenagens internas.

O cálculo do torque deve considerar:

• Peso da cortina ou ripa

• Peso da barra inferior

• Diâmetro do tubo do rolo

• Fricção dos trilhos-guia

• Resistência ao vento ao ar livre

Um diâmetro de tubo maior requer maior torque porque o motor precisa de mais força rotacional. Sempre adicione uma margem de segurança para evitar sobrecarga causada por atrito, envelhecimento ou alteração das condições operacionais.

Escolhendo o sistema de interruptor de limite correto

A chave limitadora controla onde o motor tubular inicia e para. A escolha certa afeta a conveniência da instalação e a confiabilidade a longo prazo.

Interruptores de limite mecânicos

Os limites mecânicos são ajustados manualmente através de parafusos na cabeça do motor.

Vantagens:

• Operação confiável e estável

• Menos afetado por interferência elétrica

• Adequado para aplicações padrão

Limitações:

• Requer acesso físico para ajuste

• Difícil de redefinir após instalação oculta

Eles são comumente usados ​​onde o controle simples e confiável é a prioridade.

Interruptores de limite eletrônicos

Os limites eletrônicos permitem o ajuste por meio de controles remotos, interruptores ou aplicativos móveis.

Vantagens:

• Fácil configuração após a instalação

• Controle de posição preciso

• Suporta funções inteligentes, como detecção de obstáculos e partida/parada suave

São ideais para casas inteligentes e projetos que requerem ajustes frequentes.

Controle de Motor Tubular e Integração Inteligente

O sistema de controle determina a facilidade com que o motor se conecta às plataformas de automação modernas.

Sistemas de controle com fio

Os switches com fio fornecem comunicação estável e operação confiável. Eles são adequados para projetos comerciais onde a confiabilidade do sinal é importante.

Para grandes edifícios, sistemas como:

• RS485

• KNX

• SMI

permitir que vários motores se conectem a um sistema central de gerenciamento predial.

Controles inteligentes sem fio

As soluções sem fio simplificam a instalação reduzindo os requisitos de cabos.

As opções comuns incluem:

• Controle remoto RF

• Zigbee

• Onda Z

Esses sistemas permitem que os usuários controlem persianas por meio de smartphones, horários ou sensores inteligentes.

Fatores de desempenho: ruído, velocidade e confiabilidade

O desempenho do motor depende de mais do que capacidade de elevação. O nível de ruído, a velocidade operacional e o suporte de serviço também afetam a experiência do usuário.

Desempenho de ruído

Os motores tubulares padrão geralmente criam algum ruído operacional durante o movimento. Os modelos silenciosos usam sistemas de engrenagens aprimorados e tecnologia de redução de vibração para reduzir o som.

Motores de baixo ruído são recomendados para:

• Quartos

• Hotéis

• Cinemas em casa

• Projetos residenciais de luxo

A instalação adequada e o isolamento de vibrações também ajudam a reduzir o ruído estrutural.

Equilíbrio entre velocidade e torque

A velocidade do motor e a capacidade de elevação estão intimamente relacionadas.

• Motores mais rápidos proporcionam abertura e fechamento mais rápidos.

• Motores de maior torque lidam com persianas mais pesadas e persianas maiores.

Persianas de segurança pesadas geralmente requerem motores mais lentos com torque mais alto, enquanto persianas leves podem priorizar a velocidade.

Suporte e manutenção pós-venda

A confiabilidade a longo prazo depende da qualidade do motor e do suporte do fornecedor.

Antes de comprar, avalie:

• Cobertura de garantia

• Disponibilidade de peças de reposição

• Resposta do suporte técnico

• Adaptadores e acessórios de reposição

Um fornecedor confiável ajuda a reduzir o tempo de inatividade e garante uma operação estável durante todo o ciclo de vida do produto.Conclusão

1. Calcule o peso total do sistema e multiplique-o pelo raio do tubo para estabelecer a necessidade básica do medidor de Newton.

2. Meça o diâmetro interno e o perfil do tubo do rolo para selecionar a coroa exata e os adaptadores de acionamento.

3. Verifique a infraestrutura elétrica do seu local para determinar se você precisa de um motor CA de 120 V/230 V ou de uma alternativa CC de baixa tensão.

4. Selecione um protocolo de controle que corresponda ao seu sistema de gerenciamento predial, quer ele exija controles remotos RF simples ou linhas de dados RS485 cabeadas.

Perguntas frequentes

P: Como calculo o Nm (torque) correto para meu motor tubular?

R: Você deve calcular o peso total da cortina ou ripas, da barra inferior e do tubo do rolo. Multiplique esse peso total pelo raio do tubo do rolo. Adicione uma margem de segurança de 20% para levar em conta o atrito e a resistência ao vento. O uso de uma calculadora de torque on-line fornecida pelos fabricantes garante especificações precisas do medidor de Newton com base nessas variáveis ​​exatas.

P: Posso atualizar uma persiana manual ou toldo para um motor tubular?

R: Sim, os sistemas manuais podem ser atualizados. Você deve remover o enrolador manual ou mecanismo de cinta, inserir o motor de tamanho correto no tubo do rolo existente e ligar a energia apropriada. Certifique-se de que o perfil do tubo existente corresponda à coroa do motor e aos adaptadores de acionamento disponíveis antes de iniciar a modernização.

P: Qual é a diferença entre interruptores de limite mecânicos e eletrônicos?

R: Os limites mecânicos usam mostradores físicos ou parafusos sextavados na cabeça do motor para definir os pontos de partida e parada. Eles são altamente confiáveis, mas requerem acesso físico. Os limites eletrônicos são definidos digitalmente por meio de controle remoto ou aplicativo, permitindo ajustes fáceis sem acessar o cabeçote do motor.

P: Por que meu motor tubular para de funcionar após alguns minutos de uso?

R: Esses motores são projetados para ciclos de trabalho curtos, normalmente em torno de quatro minutos. A operação contínua gera calor excessivo, acionando um interruptor interno de sobrecarga térmica. O motor desligará automaticamente para evitar danos e retomará a operação normal assim que esfriar, geralmente dentro de 15 a 30 minutos.

P: Os motores tubulares são compatíveis com sistemas domésticos inteligentes como Zigbee ou Z-Wave?

R: Sim. Muitas unidades modernas apresentam chips Zigbee ou Z-Wave integrados para integração direta em hubs domésticos inteligentes. Alternativamente, motores com fio padrão podem ser tornados inteligentes conectando-os a relés sem fio de terceiros compatíveis ou interruptores inteligentes instalados na parede.

P: Como escolho entre um motor tubular de 35 mm e um motor tubular de 45 mm?

R: A escolha depende inteiramente do diâmetro interno do tubo do rolo e da capacidade de elevação necessária. Um motor de 35 mm se adapta a tubos menores usados ​​em persianas internas e suporta cargas mais leves. Um motor de 45 mm se adapta a tubos maiores usados ​​em venezianas externas e fornece torque significativamente maior para cargas pesadas.
