Na engenharia de controle de movimento de alto risco, um erro de cálculo fracionário no dimensionamento do motor pode levar a falhas mecânicas catastróficas, peças rejeitadas ou paradas severas da máquina. Aplicações de precisão em nível de mícron exigem certeza absoluta. Quando os engenheiros subdimensionam um motor, o sistema sofre sobrecarga térmica e alvos de posicionamento perdidos. Por outro lado, o superdimensionamento leva ao inchaço da massa dos componentes, à pegada excessiva e à instabilidade de ajuste causada pela inércia incompatível. Um processo adequado de seleção do servo motor elimina esses riscos.
Para alcançar o desempenho ideal, você deve contar com uma estrutura sistemática baseada na física. Esta abordagem vai além das estimativas básicas de torque. Requer uma análise profunda de perfis de carga dinâmica, restrições ambientais e compatibilidade de acionamento para garantir que o conjunto mecânico final funcione exatamente como projetado sob rigorosas demandas operacionais.
A correspondência de inércia não é negociável: alcançar alta resposta dinâmica e estabilidade requer uma relação de inércia carga-motor cuidadosamente calculada, normalmente mantida abaixo de 10:1 para tarefas de alta precisão.
O torque deve ser avaliado dinamicamente: A seleção bem-sucedida depende do cálculo do torque de pico (para aceleração/desaceleração) e do torque quadrático médio (RMS) (para limites térmicos contínuos) em relação à curva de torque-velocidade específica do motor.
O feedback determina a precisão: A escolha entre encoders absolutos e incrementais — e suas respectivas resoluções de bits — limita diretamente a máxima precisão de posicionamento e repetibilidade alcançáveis do sistema.
O headroom do inversor evita gargalos: Um servo-drive deve ser especificado com pelo menos 25% de buffer de capacidade de corrente acima do consumo de pico esperado do sistema para acomodar picos transitórios sem falhas.
Índice
Os engenheiros devem distinguir entre atingir uma coordenada teórica exata e retornar consistentemente à mesma posição física. A precisão define o quão próximo o motor atinge a posição absoluta comandada no espaço físico. A repetibilidade mede a variação quando o sistema retorna ao ponto exato em vários ciclos. Na fabricação de semicondutores ou na usinagem CNC, as métricas básicas geralmente exigem tolerâncias de até frações de grau ou mícrons de um dígito. Você deve estabelecer essas métricas básicas antes de avaliar qualquer hardware.
Considere um pórtico pick-and-place de alta velocidade. Se o sistema for altamente repetível, mas impreciso, ele sempre colocará um componente no local errado, exatamente pela mesma margem. Se for preciso, mas não repetível, o posicionamento médio poderá estar correto, mas os posicionamentos individuais se dispersarão de forma inaceitável. Você deve definir a margem de erro aceitável para ambas as métricas.
Tipo de aplicativo | Requisito típico de precisão | Requisito típico de repetibilidade | Desafio Primário |
|---|---|---|---|
Manuseio de wafer semicondutor | < 5 mícrons | <1 mícron | Eliminando folga mecânica e expansão térmica. |
Fresagem CNC (Aeroespacial) | 10 - 20 mícrons | 5 mícrons | Mantendo a rigidez sob cargas pesadas de corte. |
Embalagem de alta velocidade | 0,5 mm | 0,1 mm | Gerenciando alta inércia durante a indexação rápida. |
Traçar o perfil cinemático exato é uma etapa obrigatória. Você deve mapear o tempo de aceleração, a duração da velocidade constante, o tempo de desaceleração e o tempo de permanência. Este perfil de movimento determina as forças dinâmicas necessárias para manipular a carga. Além disso, o ciclo de trabalho determina diretamente a carga térmica nos enrolamentos do motor. Um ciclo de trabalho elevado com tempo de permanência mínimo aumenta drasticamente o requisito de torque contínuo, forçando o motor a dissipar calor constantemente.
Para mapear com precisão o perfil de movimentação, siga estas etapas:
Defina a distância total do movimento e o tempo necessário para concluir o movimento.
Determine a velocidade máxima permitida com base em restrições mecânicas (por exemplo, velocidade crítica do parafuso esférico).
Calcule as taxas de aceleração e desaceleração necessárias para atingir a velocidade alvo dentro do tempo estipulado.
Meça o tempo de permanência entre movimentos para estabelecer a porcentagem geral do ciclo de trabalho.
A arquitetura da malha de controle pretendida tem um grande impacto na seleção do motor. Os sistemas que operam no controle de posição exigem ajuste e rigidez de feedback diferentes em comparação com aqueles que operam exclusivamente nos modos de velocidade ou torque. O controle de loop aninhado – onde os loops de corrente, velocidade e posição operam simultaneamente – exige alta largura de banda. Isso exige hardware com tempos de resposta excepcionais para evitar atraso de fase e manter a operação estável sob cargas variadas.
Ao operar no modo de torque, o inversor regula a corrente para manter uma saída de força específica, o que é comum em aplicações de tensionamento de banda. O modo de velocidade concentra-se em manter uma RPM constante, independentemente das flutuações de carga, frequentemente usado em acionamentos de fuso. O modo de posição, o mais exigente dos três, exige que o inversor calcule constantemente o erro entre a posição comandada e o feedback real do encoder, tornando o feedback de alta resolução e os rotores de baixa inércia essenciais para o sucesso.
Determinar os valores corretos de torque requer uma abordagem estereotipada. O pico de torque é necessário para superar o atrito estático, a gravidade e a inércia da massa durante a aceleração rápida. O Torque Root Mean Square (RMS) representa o equivalente térmico contínuo do ciclo de trabalho. Confiar apenas nas classificações de torque nominais é perigoso. Você deve levar em consideração a eficiência específica da transmissão mecânica de componentes como caixas de engrenagens e fusos de esferas, que inerentemente consomem uma parte do torque gerado.
Para calcular o torque RMS, você eleva ao quadrado o torque necessário para cada segmento do perfil de movimento (aceleração, velocidade constante, desaceleração e permanência), multiplica cada um pela duração desse segmento, soma esses valores, divide pelo tempo total do ciclo e obtém a raiz quadrada do resultado. Se o torque RMS calculado exceder a classificação contínua do motor, os enrolamentos eventualmente superaquecerão e falharão, independentemente de quão bem o motor lide com os picos de aceleração.
A curva torque-velocidade do fabricante ilustra as verdadeiras capacidades do motor. Você deve identificar a zona operacional contínua e a zona operacional intermitente ou de pico. Selecionar um motor onde a velocidade necessária da aplicação empurra o torque RMS para a zona intermitente levará inevitavelmente a uma falha térmica rápida. Além disso, você deve levar em conta o Back-EMF, representado por constantes de tensão. Certifique-se de que a tensão do barramento do inversor possa superar esse Back-EMF na velocidade operacional máxima para evitar travamento.
À medida que um motor gira mais rápido, ele atua como um gerador, criando uma tensão que se opõe à tensão de alimentação de entrada. Este é o Back-EMF. Se o motor atingir uma velocidade em que o Back-EMF seja igual à tensão de saída máxima do inversor, o motor não poderá mais consumir corrente e o torque cairá para zero. Você deve verificar se a constante de tensão do motor (Ke) permite a produção de torque suficiente nas RPM máximas absolutas necessárias.
A relação de inércia carga-motor impacta diretamente o ajuste do servo e a estabilidade do sistema. Uma carga enorme acionada por um pequeno rotor de motor fará com que a malha de controle oscile. Para aplicações de altíssima precisão, como corte a laser, as metas de proporção padrão da indústria variam de 1:1 a 5:1. A automação geral pode tolerar proporções de até 10:1. Lembre-se de que os redutores alteram a inércia refletida pelo quadrado da relação de transmissão, tornando-os uma ferramenta altamente eficaz para corrigir inércia incompatível.
Razão de Inércia (Carga:Motor) | Adequação da aplicação | Características de ajuste |
|---|---|---|
1:1 a 3:1 | Precisão ultra-alta (corte a laser, óptica) | Extremamente rígido, alta largura de banda e fácil de ajustar. |
4:1 a 8:1 | Automação padrão (embalagem, montagem) | Rigidez moderada, requer ajuste cuidadoso do PID. |
9:1 a 15:1 | Aplicações de baixa dinâmica (transportadores, bombas) | Resposta lenta, propensa a ultrapassar se for pressionada com força. |
A desaceleração de cargas de alta inércia transforma o servo motor em um gerador. Este processo envia energia cinética de volta ao inversor como energia elétrica. Se o inversor não conseguir absorver essa energia, a tensão do barramento aumentará, causando uma falha. Você deve determinar se o sistema requer resistores de frenagem dinâmica, reguladores de derivação externos ou uma configuração de barramento CC compartilhado para dissipar com segurança essa energia regenerativa durante fases de desaceleração agressivas.
Ao dimensionar um resistor de frenagem, deve-se calcular a energia cinética total da massa em movimento e subtrair a energia perdida por atrito mecânico e a capacitância interna do inversor. A energia restante deve ser queimada como calor pelo resistor. Se o ciclo de trabalho for alto, a potência contínua do resistor torna-se tão crítica quanto sua potência de pico para evitar risco de incêndio no gabinete de controle.

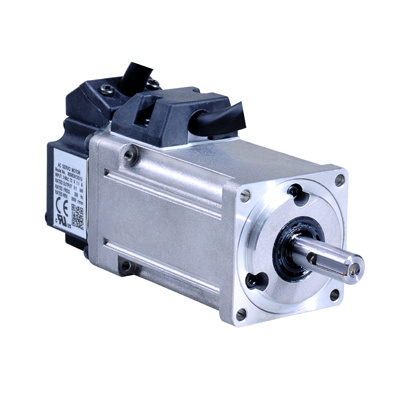

Os servomotores CA fornecem maior densidade de torque e desempenho superior em alta velocidade, tornando-os a escolha padrão para automação industrial pesada. Eles lidam com ciclos rápidos com excelente dissipação térmica. Os servomotores CC oferecem operação excepcionalmente suave em baixa velocidade e são adequados para aplicações portáteis ou alimentadas por bateria. A escolha depende inteiramente da velocidade específica, da disponibilidade de energia e das restrições de espaço da sua máquina.
Em ambientes industriais modernos, os servomotores CA síncronos com ímãs permanentes dominam devido à sua operação livre de manutenção (sem escovas para substituir) e ao tamanho compacto em relação à sua potência. No entanto, os servos CC de baixa tensão permanecem altamente relevantes em robótica móvel, AGVs (veículos guiados automaticamente) e dispositivos médicos onde a energia da bateria de 24 V ou 48 V é a única fonte de energia disponível.
Os sistemas de feedback limitam a precisão máxima alcançável. Os encoders incrementais requerem uma rotina de retorno após cada perda de energia, enquanto os encoders absolutos retêm seus dados de posição indefinidamente. A alta resolução do codificador, como 23 bits em vez de 17 bits, melhora drasticamente a capacidade do drive de manter circuitos de controle rígidos e rejeitar microperturbações mecânicas. Interfaces de feedback serial de alta velocidade garantem velocidades de transmissão rápidas e fornecem imunidade robusta contra ruído elétrico externo.
Encoders Incrementais: Pulsos de saída A e B. Econômico, mas perde posição ao desligar. Exigir interruptores de limite físicos para retorno à posição inicial.
Encoders Absolutos de Volta Única: Saiba sua posição exata em uma rotação de 360 graus imediatamente após a inicialização. Ideal para tabelas de índice rotativo.
Codificadores absolutos multivoltas: rastreiam a posição em uma única volta e o número total de rotações. Essencial para atuadores lineares e fusos de esferas onde a carga percorre múltiplas rotações do motor.
Uma regra prática rege o dimensionamento do inversor: certifique-se de que o servo-drive possua pelo menos 25% mais capacidade de corrente do que o consumo máximo calculado do sistema. Emparelhamentos incompatíveis de acionamento motorizado aceleram a disponibilidade de pico de torque durante fases de aceleração agressivas. Sem esse espaço elétrico, o inversor saturará, limitando a corrente fornecida ao motor e fazendo com que o sistema mecânico fique atrasado em relação à trajetória comandada.
A saturação da unidade se manifesta como um erro a seguir. O controlador comanda uma posição específica, mas o motor não possui corrente elétrica para gerar o torque necessário para chegar lá a tempo. Ao manter um buffer de 25%, você considera o atrito mecânico inesperado, pequenas variações na massa da carga útil e a degradação inevitável dos componentes mecânicos ao longo da vida útil da máquina.
Os sistemas multieixos de alta precisão dependem de uma sincronização de rede rigorosa. A latência da rede pode destruir o movimento coordenado dos eixos interpolados. A integração de protocolos industriais como EtherCAT ou PROFINET garante controle determinístico em tempo real. Esses protocolos garantem que os pacotes de comando cheguem a todos os drives da rede com precisão de microssegundos, eliminando jitter e mantendo a integridade de caminhos de movimento complexos.
Ao configurar um pórtico multieixos, os eixos X e Y devem chegar às suas coordenadas alvo simultaneamente. Se o barramento de comunicação sofrer latência variável, um eixo ficará atrasado, fazendo com que o ponto central da ferramenta se desvie do caminho programado. O EtherCAT resolve isso processando dados dinamicamente, permitindo que dezenas de unidades sincronizem seus relógios internos com um único controlador mestre com precisão de menos de microssegundos.
Os sinais do codificador de alta resolução são altamente vulneráveis à interferência eletromagnética (EMI). Práticas inadequadas de cabeamento corromperão os dados de posição. Estabeleça práticas recomendadas rigorosas para seleção de cabos. Utilize pares trançados com blindagem dupla e imponha a separação física entre cabos de alimentação de alta tensão e linhas de feedback sensíveis. Siga os comprimentos máximos permitidos de cabos para evitar a atenuação do sinal e garantir que a unidade receba dados precisos.
Nunca passe os cabos de alimentação do motor e os cabos do encoder no mesmo conduíte. A comutação PWM de alta frequência do inversor gera ruído elétrico severo que se acopla facilmente aos fios adjacentes de baixa tensão. Se for necessário cruzar cabos de alimentação e de sinal, faça-o em um ângulo estrito de 90 graus para minimizar o acoplamento indutivo. Sempre termine as blindagens dos cabos adequadamente no chassi do inversor para fornecer um caminho livre para o aterramento para correntes parasitas.
Fatores ambientais degradam diretamente o desempenho motor. Altas temperaturas ambientes, grandes altitudes e fluxo de ar restrito exigem a redução térmica da especificação de torque contínuo do motor. Se um motor não puder liberar calor, ele não poderá operar em sua classificação nominal. Além disso, avalie os requisitos de classificação IP. Ambientes expostos a poeira, fluidos de corte ou protocolos de lavagem rigorosos exigem classificações IP65, IP67 ou mesmo IP69K para evitar falhas internas prematuras.
Os servomotores padrão são normalmente classificados para um ambiente de 40°C. Se você instalar o motor dentro de um invólucro vedado ou próximo a um forno gerador de calor onde a temperatura ambiente atinja 50°C, você deverá consultar as tabelas de redução de potência do fabricante. Você pode perder 10% a 20% de sua capacidade de torque contínuo. Da mesma forma, em altitudes acima de 1.000 metros, o ar mais rarefeito reduz a eficiência do resfriamento convectivo, exigindo maior redução de capacidade.
Um servo motor de última geração não pode compensar um chassi mecânico mal projetado. Riscos ocultos como corda mecânica, folga de acoplamento e ressonância estrutural anularão a precisão do sistema de controle. As estratégias de mitigação incluem a utilização de acoplamentos de alta rigidez, a implantação de motores rotativos de acionamento direto para eliminar totalmente os componentes de transmissão ou a implementação de filtros avançados de nível de acionamento para cancelar frequências ressonantes específicas.
A complacência mecânica atua como uma mola entre o motor e a carga. Quando o motor acelera, a “mola” dá corda; ao desacelerar, a mola se desenrola, fazendo com que a carga oscile. Para combater isso, use acoplamentos de fole ou disco em vez de acoplamentos de mandíbula para eixos de alta precisão. Se a ressonância ainda ocorrer, os servodrives modernos apresentam algoritmos de autoajuste que identificam a frequência ressonante e implantam filtros de entalhe para suprimir as frequências elétricas específicas que excitam a estrutura mecânica.

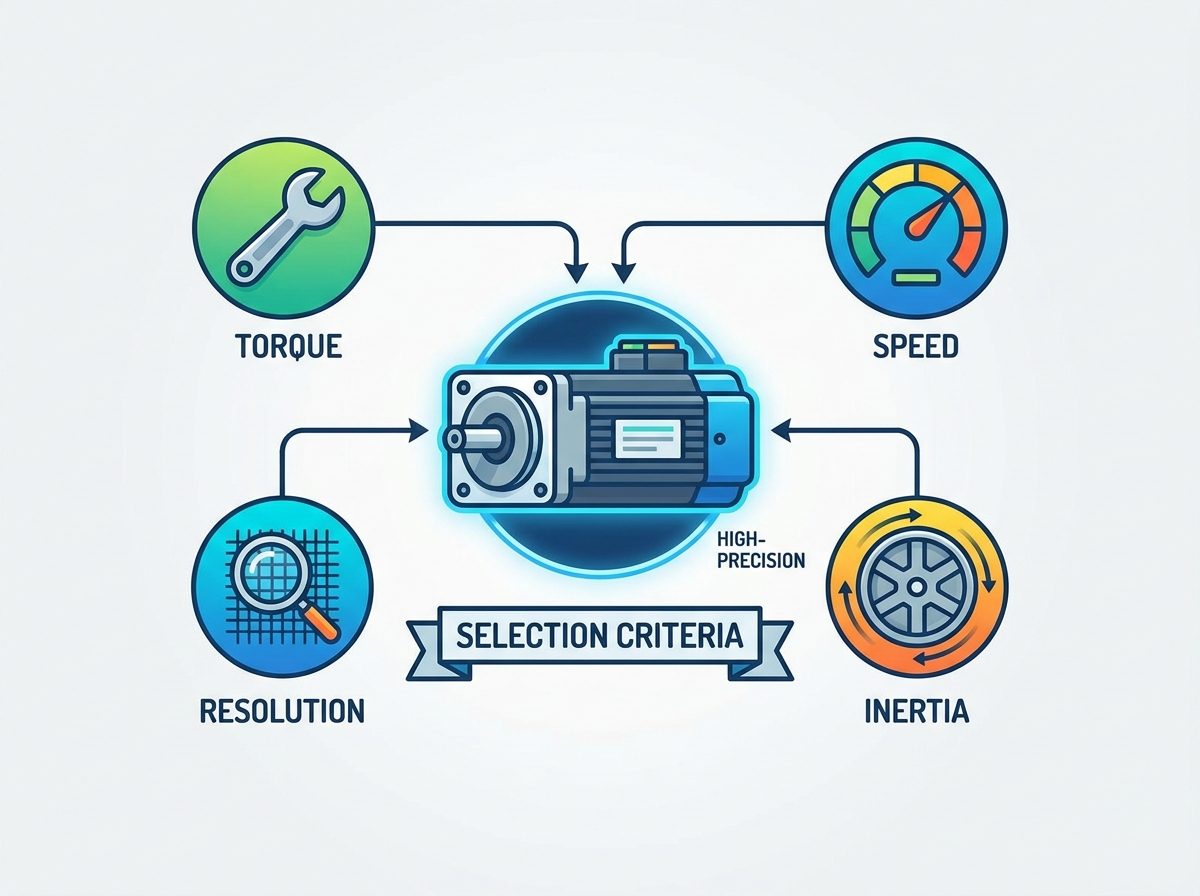

A seleção bem-sucedida do servo motor depende da avaliação precisa dos requisitos de torque, correspondência de inércia, desempenho do codificador, compatibilidade do inversor e condições operacionais. Um processo de seleção sistemático ajuda a maximizar a precisão do movimento, melhorar a confiabilidade do sistema e alcançar eficiência de longo prazo em aplicações exigentes de automação industrial.
Sobre Ritscher
A Ritscher é um fabricante profissional de motores elétricos e produtos de controle de movimento, oferecendo servomotores, motores CC sem escovas, motoredutores e soluções de acionamento personalizadas para automação industrial, robótica e aplicações OEM. Apoiada por forte experiência em engenharia e recursos avançados de fabricação, a Ritscher oferece soluções de motores confiáveis e com eficiência energética que atendem a diversos requisitos industriais.
Calcule o torque de pico, o torque RMS e a inércia antes de selecionar um servo motor.
Combine o codificador, o inversor e o protocolo de comunicação com os requisitos de precisão da sua aplicação.
Considere as condições ambientais e o gerenciamento térmico durante o projeto do sistema.
Verifique a capacidade da unidade e o espaço elétrico para garantir uma operação estável.
Antes de selecionar um servo motor, avalie cuidadosamente seu perfil de movimento, características de carga, requisitos de controle, ambiente de instalação e metas de desempenho de longo prazo para alcançar a melhor eficiência geral do sistema.
R: Para máxima rigidez dinâmica e estabilidade de ajuste, procure uma relação de inércia carga-motor entre 1:1 e 5:1. Essa relação estreita garante que o motor possa controlar agressivamente a carga sem induzir oscilação ou ultrapassar a posição alvo.
R: O torque RMS é calculado usando a fórmula Root Mean Square, que integra o torque necessário durante todo o ciclo de trabalho. É responsável pela aceleração, velocidade constante, desaceleração e tempos de permanência para determinar a carga térmica contínua no motor.
R: O pico de torque é essencial para superar o atrito estático e a inércia da carga. Ele fornece a enorme explosão de força necessária para atingir taxas de aceleração rápidas sem desencadear falhas subsequentes a erros no inversor.
R: Precisão refere-se à capacidade do sistema de atingir uma coordenada teórica verdadeira no espaço físico. A repetibilidade é a capacidade do sistema de retornar exatamente ao mesmo ponto físico de forma consistente ao longo de vários ciclos operacionais.
R: O ciclo de trabalho define a relação entre o tempo de movimento ativo e o tempo de permanência. Um ciclo de trabalho alto significa que o motor está funcionando constantemente, exigindo uma classificação de torque contínuo mais alta para dissipar o calor gerado sem queimar os enrolamentos.
R: Escolha um encoder absoluto se o seu sistema exigir dados de posição imediatos na inicialização sem uma rotina de retorno à posição inicial. Escolha um encoder incremental se o custo for uma preocupação principal e se for aceitável executar uma sequência de retorno após a perda de energia.
R: A margem elétrica é necessária para lidar com picos de corrente transitórios durante acelerações agressivas ou perturbações inesperadas de carga. Este buffer de 25% evita a saturação do inversor, garantindo que o motor sempre receba a energia necessária.
