No controle de movimento industrial, especificar o motor errado leva a falhas catastróficas do sistema. Você enfrenta etapas perdidas e paralisações devido ao subdimensionamento ou lida com tamanhos de componentes inchados e ineficiências térmicas devido ao superdimensionamento. Os engenheiros frequentemente confiam em valores de torque de retenção estáticos em vez de requisitos operacionais dinâmicos. Esse descuido leva a inércia de carga incompatível, problemas de ressonância e baixo desempenho em alta velocidade no chão de fábrica.

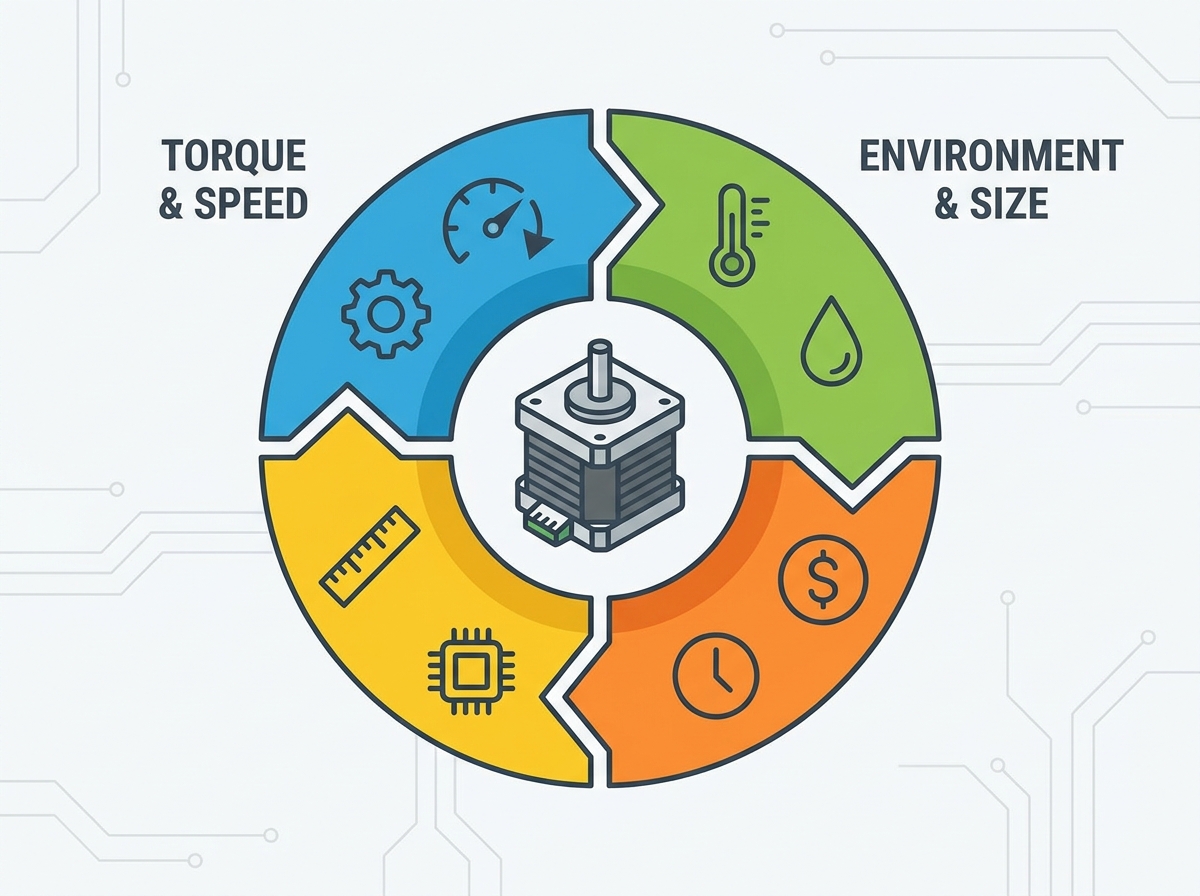

Um processo confiável de seleção de motor de passo requer uma avaliação sistemática do perfil de movimento, mecânica de carga, curvas de velocidade-torque e compatibilidade do inversor. Manter o torque por si só não diz nada sobre como um motor se comporta sob carga em velocidade. Você deve avaliar todo o sistema mecânico para garantir um posicionamento confiável. Este guia fornece uma estrutura baseada em evidências para especificar o motor exato para aplicações industriais, com base na construção de máquinas do mundo real e na integração de automação.
Perfis de movimento determinam o dimensionamento: O cálculo preciso da inércia da carga, do torque de aceleração e das forças de atrito é o primeiro passo inegociável antes de examinar as especificações do motor.
A curva velocidade-torque é a fonte da verdade: o torque de retenção é irrelevante durante o movimento; avaliar o torque de entrada e saída em sua velocidade operacional específica é fundamental para evitar travamentos.
As margens de segurança são obrigatórias: Os ambientes industriais exigem um fator de segurança de torque de 30% a 50% para compensar o desgaste mecânico, as tolerâncias de fabricação e o atrito inesperado.
A sinergia do sistema é importante: O desempenho de um motor de passo é fortemente prejudicado pelo inversor, pela fonte de tensão, pela configuração da fiação e pelo mecanismo de acoplamento usado na montagem final.
Índice
Começar com requisitos de carga mecânica evita erros de especificação dispendiosos posteriormente no ciclo de projeto. Você não pode escolher um motor sem saber exatamente o que ele precisa para se mover. Definir a massa, a distância percorrida e o tempo necessário estabelece a física básica do seu sistema. Ignorar esta etapa garante um desempenho ruim. Você deve mapear a realidade física da sua máquina antes de consultar qualquer catálogo de motores. Quando você constrói um pórtico ou transportador, a física da massa em movimento dita tudo. Se você adivinhar a carga, queimará a unidade ou desperdiçará espaço com uma estrutura superdimensionada.
Identificar a inércia total do sistema envolve somar a inércia do rotor do motor, do acoplamento e da própria carga. Você deve levar em conta o atrito de deslizamento, o atrito de rolamento e as forças gravitacionais. As aplicações verticais exigem torque de elevação para superar a gravidade, enquanto as aplicações horizontais combatem principalmente o atrito e a inércia. No campo, vemos muitos engenheiros esquecerem a inércia do acoplamento, que às vezes pode igualar a própria inércia do rotor.
Calcule a massa de todos os componentes móveis usando dados CAD precisos ou escalas físicas.
Determine o raio ou passo do mecanismo de acionamento, como o diâmetro da polia ou o passo do fuso.
Some os valores de inércia individuais da carga, do parafuso de avanço e dos acoplamentos para encontrar a inércia refletida total.
Considere a eficiência da transmissão mecânica, pois a energia perdida se traduz diretamente em demandas de torque mais altas.
Meça fisicamente o atrito de ruptura se estiver reformando um sistema mecânico existente.
O fator peso desempenha um papel importante no carregamento dinâmico. Em configurações de múltiplos eixos, como sistemas de pórtico ou braços robóticos, um eixo geralmente carrega o motor de outro. Esta massa adicionada altera drasticamente a relação de inércia. Você deve levar em conta esse peso parasita ao calcular o torque de aceleração necessário para o eixo base. Se o motor do eixo Y pesar cinco libras, o eixo X deverá acelerar esse peso morto junto com a carga útil real.
Você deve mapear a distância de movimento necessária durante o tempo necessário. Isso estabelece sua velocidade alvo e taxas de aceleração. Perfis de aceleração trapezoidal são comuns, mas exigem alto pico de torque no início e no final da rampa. Os perfis de aceleração em curva S suavizam o movimento, reduzindo os solavancos e diminuindo as demandas de pico de torque do motor. Ao programar o PLC ou o controlador de movimento, a seleção de uma curva S pode muitas vezes evitar que você tenha que pular para o próximo tamanho de quadro NEMA simplesmente gerenciando o pico de aceleração.
A maneira como você conecta o motor à carga muda tudo. Sistemas de acionamento direto, acoplamentos rígidos e acoplamentos flexíveis transmitem torque de maneira diferente. Caixas de engrenagens, parafusos de avanço e correias dentadas alteram a relação de inércia e os requisitos de torque no eixo do motor. A eficiência mecânica atua como um multiplicador nos cálculos de torque. Um fuso de avanço de baixa eficiência exigirá significativamente mais torque do motor do que um fuso de esferas de alta eficiência para mover exatamente a mesma carga.
Tipo de transmissão | Eficiência Típica | Impacto da Inércia | Melhor Aplicação |
|---|---|---|---|
Parafuso de esfera | 85% - 95% | Baixo a Médio | Posicionamento linear de alta precisão |
Parafuso de avanço Acme | 30% - 50% | Médio | Cargas verticais que requerem travamento automático |
Correia dentada | 90% - 95% | Baixo | Movimentos horizontais de alta velocidade e longo curso |
Caixa de engrenagens planetária | 80% - 90% | Reduz a inércia refletida pelo quadrado da razão | Alto torque, cargas de alta inércia |
Os fabricantes muitas vezes enfatizam demais o torque de retenção. Esta é simplesmente a força de retenção quando o motor está parado e totalmente energizado. Não determina o desempenho da corrida. O torque pull-in representa o torque máximo no qual um motor pode dar partida, parar ou reverter de forma síncrona sem perder passos. Esta métrica é altamente relevante para tabelas de indexação e perfis de início rápido onde as rampas de aceleração são mínimas.
O torque de extração é o torque máximo que o motor pode fornecer a uma velocidade específica sem perder passos quando acelerado. Esta é a métrica crítica para dimensionar o movimento dinâmico. Se a sua carga exigir 2 Nm de torque a 1000 RPM, você deverá observar a curva de extração, não o torque de retenção. O torque de retenção é a resistência magnética não energizada do rotor. Ele afeta a suavidade em baixa velocidade e pode causar vibração se não for levado em consideração em aplicações delicadas, como estágios de inspeção óptica.
Você deve saber ler os gráficos de torque e velocidade do fabricante. O eixo X representa a velocidade ou frequência de passo, enquanto o eixo Y mostra os limites de torque. Os motores de passo exibem uma relação inversa entre velocidade e torque. À medida que a velocidade aumenta, o torque cai. Você deve identificar o “joelho” da curva. Este é o ponto onde o torque cai significativamente devido à indutância do enrolamento que limita o tempo de aumento da corrente. Operar além deste joelho requer ajuste cuidadoso do drive e tensões de barramento mais altas.
Os engenheiros devem equilibrar a precisão do posicionamento com as capacidades de velocidade de ponta. Um motor de 1,8 graus fornece 200 passos por revolução. Um motor de 0,9 graus fornece 400 passos por revolução. O motor de 0,9 graus oferece maior resolução e operação mais suave em baixa velocidade. No entanto, é necessário o dobro da frequência de pulso para atingir o mesmo RPM, o que pode limitar a velocidade máxima dependendo dos limites de frequência de saída do seu controlador.
A alta indutância limita o desempenho em alta velocidade, diminuindo o tempo de subida da corrente da bobina. Você deve combinar as classificações de corrente e tensão da fase do motor com as fontes de alimentação industriais disponíveis. As configurações dos enrolamentos alteram fundamentalmente a indutância e os limites de corrente. Um motor de 4 condutores é simples. Um motor de 8 condutores oferece flexibilidade. A fiação de um motor de 8 condutores em série fornece alto torque em baixas velocidades. A fiação em paralelo reduz a indutância, permitindo uma retenção superior de torque em alta velocidade.
Os motores de passo híbridos são o padrão industrial. Eles combinam as melhores características dos motores PM e VR para fornecer alto torque e ângulos de passo precisos. Os motores de ímã permanente são usados para aplicações de baixo torque onde a precisão é menos crítica. Os motores de relutância variável oferecem alta velocidade, mas sofrem com baixo torque e baixa ressonância em baixa velocidade. Para automação pesada, o híbrido é quase sempre a escolha correta.
Tipo de motor | Ângulo de Passo Típico | Saída de Torque | Caso de uso industrial primário |
|---|---|---|---|
Híbrido | 0,9° a 1,8° | Alto | Posicionamento de precisão, CNC, automação |
Ímã permanente | 7,5° a 15° | Baixo | Bombas simples, indexação não crítica |
Relutância Variável | 5° a 15° | Baixo a Médio | Fiação de alta velocidade, sistemas legados |
A padronização beneficia os engenheiros, garantindo a compatibilidade de montagem. Os tamanhos comuns incluem NEMA 11, 14, 17, 23, 34 e 42. No entanto, um quadro NEMA maior não significa automaticamente melhor desempenho para aplicações de alta velocidade. Motores maiores têm maior inércia do rotor. Este aumento da inércia pode limitar severamente a aceleração e a velocidade máxima. Selecione sempre o menor tamanho de chassi que atenda aos seus requisitos de torque. Um NEMA 23 longo geralmente superará um NEMA 34 curto em altas velocidades, simplesmente devido à menor massa do rotor.
Você deve selecionar o nível de proteção correto para seu ambiente operacional. Uma classificação IP40 padrão funciona para gabinetes de controle limpos e áreas secas. As classificações IP65 à prova de poeira ou IP67 prontas para lavagem são obrigatórias para ambientes agressivos expostos a fluidos ou detritos. Aplicações especiais podem exigir designs de passo com classificação de vácuo, alta temperatura ou à prova de explosão (ATEX). Colocar um motor padrão em um centro de usinagem inundado com líquido refrigerante resultará em curtos-circuitos imediatos.
Os sistemas de circuito aberto são econômicos e previsíveis. No entanto, eles são vulneráveis a passos perdidos se estiverem sobrecarregados ou obstruídos. Steppers de malha fechada, geralmente chamados de servos de passo, adicionam codificadores para verificação de posição. Isso elimina riscos de travamento e melhora a eficiência energética, consumindo apenas a corrente necessária para a carga. Você deve especificar sistemas de malha fechada quando o aplicativo não puder tolerar erros de posicionamento, como na fabricação de semicondutores ou na montagem de dispositivos médicos.
Os motores de passo perdem naturalmente torque nas bandas de ressonância de frequência média. Se a sua velocidade operacional estiver dentro desta faixa, o motor poderá parar inesperadamente. Você deve identificar essas zonas durante o teste. As táticas de mitigação incluem a adição de amortecedores mecânicos ao eixo, a utilização de micropassos para suavizar as formas de onda atuais e a implantação de algoritmos de acionamento avançados que suprimem ativamente a ressonância. Às vezes, simplesmente alterar a rampa de aceleração para avançar mais rapidamente pela banda de ressonância é a correção de campo mais eficaz.
Steppers de malha aberta consomem corrente total mesmo parados para manter o torque de retenção. Isso gera calor significativo. Você deve avaliar as restrições de temperatura ambiente e os requisitos de dissipação de calor. Determine se sua aplicação requer um ciclo de trabalho contínuo ou intermitente. Se o motor esquentar, considere inversores que reduzam automaticamente a corrente de marcha lenta quando o motor não estiver em movimento. A montagem do motor em uma grande placa de alumínio também atua como um dissipador de calor eficaz em gabinetes de máquinas apertados.
Os cálculos teóricos devem ser preenchidos. O atrito no mundo real raramente é constante. As diretrizes padrão da indústria determinam a aplicação de uma margem de 30% a 50% acima do torque máximo calculado. Este fator de segurança garante confiabilidade ao longo da vida útil da máquina, considerando desgaste mecânico, tolerâncias de fabricação e variações inesperadas de carga. Se um trilho-guia linear perder lubrificação, essa margem de 50% é a única coisa que mantém a máquina funcionando até a chegada da manutenção.
A seleção do motor é apenas metade da equação. O inversor determina o desempenho do motor. Os modernos acionamentos de chopper regulam a tensão para manter a corrente constante em velocidades mais altas. Isto supera a indutância natural do motor e estende a curva de torque utilizável. Um motor de alta qualidade combinado com um acionamento ruim produzirá resultados terríveis. A frequência de comutação e os algoritmos de controle de corrente do inversor afetam diretamente a quantidade de calor que o motor gera e a suavidade com que ele gira.
O uso de microstepping divide o ângulo de passo padrão em incrementos menores, como 1/8, 1/16 ou 1/32. Isso suaviza o movimento de baixa velocidade e reduz drasticamente a ressonância. No entanto, você deve compreender a compensação. Microstepping aumenta a resolução, mas não aumenta a precisão ou o torque utilizável. O torque incremental cai significativamente à medida que você aumenta a taxa de micropassos. Não confie no micropasso 1/256 para obter precisão mecânica; em vez disso, conserte sua engrenagem.
A relação entre a tensão do barramento e a retenção do torque em alta velocidade é absoluta. Tensão mais alta empurra a corrente para as bobinas do motor mais rapidamente, superando a indutância. Se você precisar de alta velocidade, precisará de uma fonte de alimentação de tensão mais alta. Certifique-se sempre de que o isolamento do inversor e do motor possa suportar a tensão fornecida. Operar uma fonte de 24 V em um motor NEMA 34 de alta indutância resultará em queda severa de torque em qualquer ponto acima de um rastejamento.
A seleção bem-sucedida do motor de passo depende da compreensão do perfil de movimento da sua aplicação, dos requisitos de torque, da velocidade operacional, do sistema de transmissão e da estratégia de controle. Um processo de seleção estruturado melhora a precisão do posicionamento, minimiza o risco de passos perdidos e garante uma operação confiável a longo prazo na automação industrial.
Sobre Ritscher
A Ritscher é um fabricante profissional de motores elétricos e soluções de controle de movimento, oferecendo motores de passo de alta qualidade, servomotores, motores CC sem escovas, motoredutores e sistemas de acionamento personalizados para automação industrial e aplicações OEM. Com amplo conhecimento em engenharia e recursos avançados de produção, a Ritscher oferece soluções de motores confiáveis e com baixo consumo de energia que atendem a diversos requisitos industriais.
Defina seus requisitos de carga, velocidade e aceleração antes de selecionar um motor de passo.
Verifique a curva velocidade-torque do motor em vez de confiar apenas no torque de retenção.
Combine o driver, a fonte de alimentação e o sistema de transmissão para obter o desempenho ideal.
Considere as condições ambientais, os requisitos de resfriamento e a manutenção futura durante o projeto do sistema.
Antes de selecionar um motor de passo, avalie cuidadosamente o torque, a inércia, a velocidade operacional, o ambiente de instalação e os requisitos de margem de segurança da sua aplicação para garantir um desempenho confiável e eficiente a longo prazo.
R: O torque de retenção é a força estacionária que um motor totalmente energizado produz para manter uma carga no lugar. O torque de extração é o limite dinâmico de funcionamento do motor em uma velocidade específica. O torque de extração determina se o motor pode realmente mover a carga sem parar.
R: O torque de pull-in é a carga máxima que um motor pode iniciar ou parar instantaneamente em uma frequência específica sem uma rampa de aceleração. O torque de extração é a carga máxima que o motor pode suportar enquanto funciona em velocidade após ser acelerado.
R: A indutância do enrolamento limita a rapidez com que a corrente pode entrar nas bobinas do motor. Em altas velocidades, os pulsos são tão rápidos que a corrente nunca atinge seu pico antes que ocorra a próxima etapa. Menos corrente significa menos fluxo magnético, resultando em menor torque.
R: A fiação em série fornece alto torque em baixas velocidades, mas sofre de alta indutância, limitando a velocidade máxima. A fiação paralela reduz a indutância, permitindo retenção superior de torque em alta velocidade, mas exige que o inversor forneça corrente mais alta.
R: O padrão IP40 é suficiente para gabinetes de controle limpos e secos. Se o motor for exposto a poeira, umidade ou fluidos de lavagem no chão de fábrica, você deverá especificar as classificações IP65 ou IP67 para evitar contaminação interna e falhas.
R: Você deve aplicar uma margem de segurança de 30% a 50% acima do requisito de pico de torque calculado. Isso protege contra atrito inesperado, desgaste mecânico ao longo do tempo e variações de fabricação nos componentes da transmissão.
