A seleção do sistema de controle de movimento correto determina o desempenho da máquina, a confiabilidade e a viabilidade do projeto. Os engenheiros enfrentam uma decisão crítica ao projetar equipamentos automatizados, pois a aplicação incorreta da tecnologia de motores acarreta pesadas consequências mecânicas. O excesso de engenharia com servos introduz complexidade desnecessária, exigindo configuração rigorosa e cabeamento especializado. A subengenharia com steppers corre o risco de etapas perdidas, processos paralisados e peças rejeitadas na linha de produção quando as cargas mudam inesperadamente.

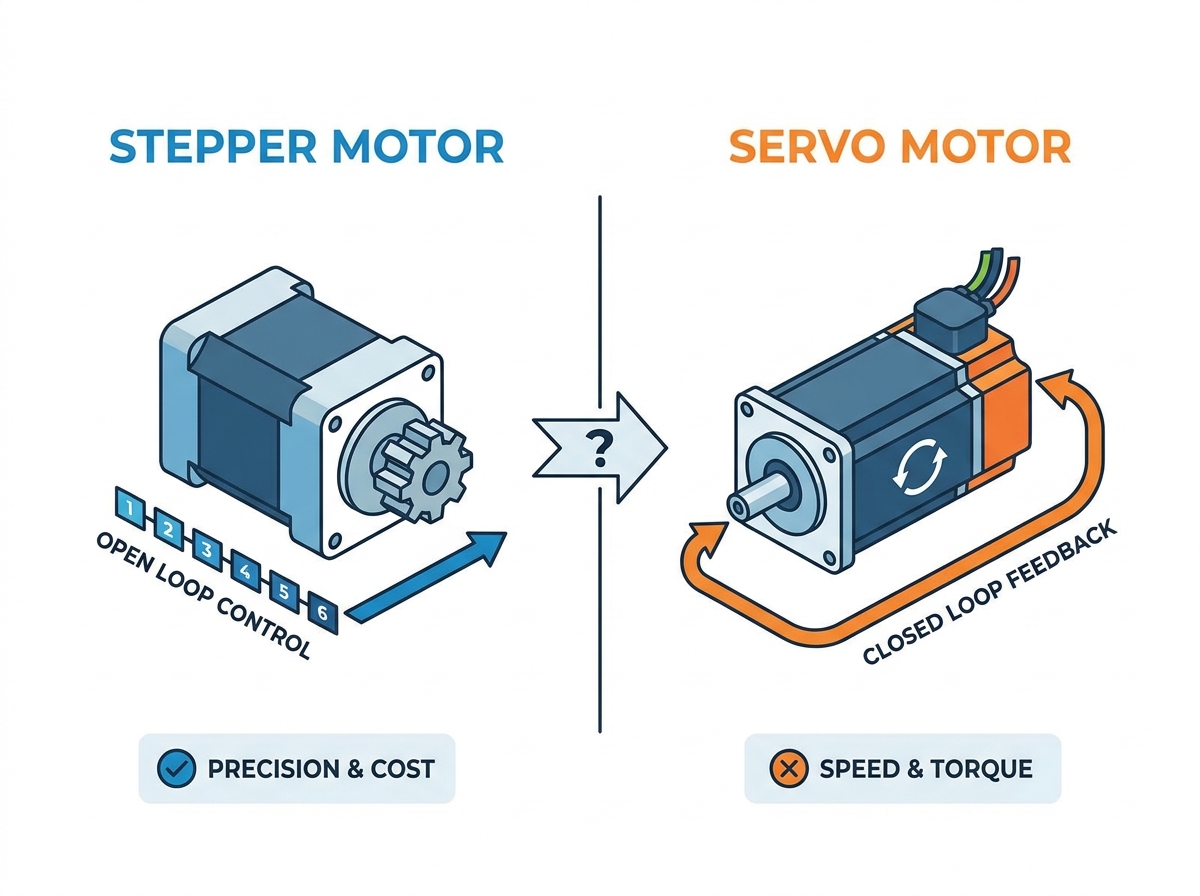

O debate em torno de um motor de passo versus um servo motor raramente é sobre qual tecnologia é universalmente superior. Em vez disso, é necessário alinhar a arquitetura do motor com dinâmicas de carga específicas, perfis de velocidade, interfaces de controle e requisitos de feedback. Compreender as nuances mecânicas e elétricas de ambos os sistemas garante que você implemente o torque e a precisão exatos que sua aplicação exige, sem complicar demais a construção mecânica ou comprometer a estabilidade do sistema.
Relação torque-velocidade: Os motores de passo fornecem torque de retenção máximo em velocidades zero ou baixas, mas perdem torque rapidamente à medida que a velocidade aumenta; os servo motores mantêm um torque consistente em toda a faixa de velocidade operacional.
Arquitetura de controle: Steppers padrão operam em um sistema de malha aberta (sem feedback), tornando-os mais simples e baratos. Os servos requerem sistemas de circuito fechado com encoders, permitindo correção precisa de erros sob cargas variáveis.
Custo versus Complexidade: Os sistemas Stepper oferecem uma barreira de entrada menor em termos de custo de hardware e tempo de configuração. Os sistemas servo exigem maior investimento inicial e ajuste complexo de PID, mas oferecem desempenho dinâmico superior.
Acessibilidade da interface de controle: Steppers são altamente acessíveis para iniciantes e prototipadores (por exemplo, drivers compatíveis com Arduino), enquanto servos normalmente requerem controladores industriais ou servo drives dedicados.
Alternativas Híbridas: Os motores de passo de circuito fechado preenchem a lacuna, oferecendo recursos de feedback sem o custo total ou os requisitos de ajuste de um sistema servo tradicional.
Índice

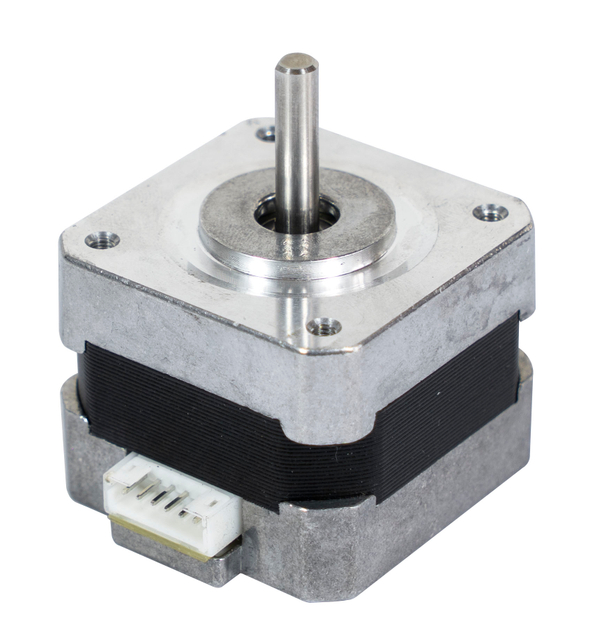

Os motores de passo utilizam uma construção com alto número de pólos que determina fundamentalmente suas características operacionais. Um motor de passo híbrido padrão contém de 50 a 100 pólos magnéticos em seu rotor. Esta configuração de pólo denso permite que o rotor se mova em passos precisos e discretos. Um stepper padrão de 1,8 graus divide uma rotação completa em 200 posições mecânicas distintas. Este projeto físico suporta inerentemente o posicionamento preciso sem a necessidade de sensores externos, confiando inteiramente no alinhamento magnético entre os dentes do estator e o rotor.
Os sistemas de passo padrão operam em uma configuração de malha aberta. O controlador do motor envia pulsos de passo e direção ao inversor, que então energiza as bobinas do motor em uma sequência específica. O sistema assume que o motor executa essas etapas perfeitamente. Não verifica a posição física real do rotor. Se ocorrer um emperramento mecânico ou se a carga exceder o torque disponível do motor, o rotor não conseguirá avançar. O controlador, entretanto, continua enviando pulsos, resultando na perda completa da sincronização de posição.
O torque de retenção define a capacidade de um motor de passo de manter uma carga estacionária. Como o inversor fornece corrente continuamente às bobinas, mesmo quando o motor está parado, o campo magnético trava o rotor firmemente no lugar. Esta característica torna os steppers excepcionais para aplicações que exigem uma fixação rígida sem depender de freios mecânicos. Quando a energia é aplicada, o eixo resiste fortemente às forças rotacionais externas, tornando-o ideal para aplicações verticais no eixo Z, onde a gravidade atua constantemente sobre a carga.
A integração permanece altamente simples. Os engenheiros frequentemente combinam motores de passo com microcontroladores de baixo nível. CIs simples de driver de passo e direção, como as unidades A4988, DRV8825 ou TB6600 industriais, cuidam do trabalho pesado. Você fornece um trem de pulsos e o motor se move. Essa simplicidade acelera a prototipagem, reduz a complexidade geral do sistema e minimiza o espaço ocupado pela fiação necessária dentro do gabinete de controle.

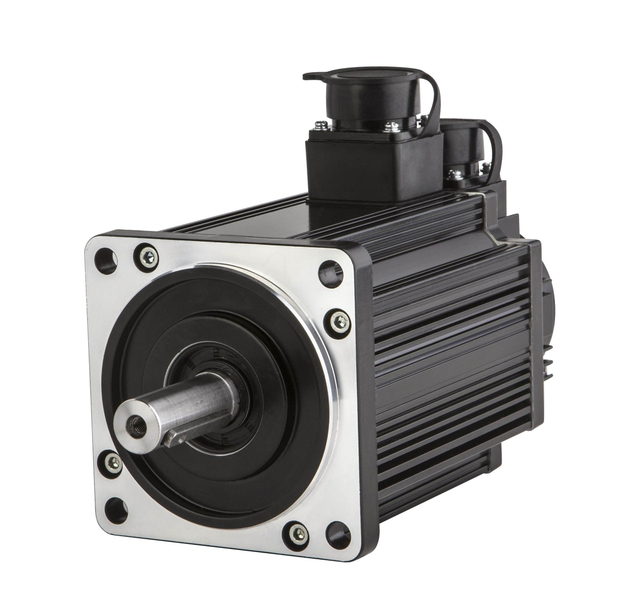

Os servomotores contam com uma geometria interna fundamentalmente diferente. Eles apresentam uma contagem baixa de pólos, normalmente variando de 4 a 12 pólos magnéticos. Este design prioriza a rotação suave e contínua em altas velocidades, em vez de movimentos discretos e incrementais. A baixa contagem de pólos reduz a resistência magnética interna e a indutância, permitindo que o motor gire livremente, acelere rapidamente e mantenha alta eficiência em RPMs elevados.
O feedback de malha fechada constitui a espinha dorsal absoluta da operação do servo. Um sistema servo não pode funcionar sem dados contínuos de um codificador ou resolvedor integrado. Este sensor monitora a posição exata do rotor, a velocidade de rotação e o torque aplicado. Os codificadores ópticos ou magnéticos modernos enviam milhões de pontos de dados por rotação de volta ao servo-drive, fornecendo uma imagem hiperprecisa em tempo real do estado mecânico do motor.
O servoacionamento atua como o cérebro da operação. Ele compara constantemente a posição comandada com a posição real informada pelo codificador. Se detectar um erro subsequente – mesmo que seja uma fração de grau – o inversor ajusta instantaneamente a corrente fornecida às fases do motor. Essa correção de erros em tempo real permite que os servos mantenham uma precisão de posicionamento rigorosa, mesmo quando as forças externas flutuam descontroladamente ou ao usinar materiais pesados.
Comandar um servo requer interfaces sofisticadas. Embora alguns drives legados aceitem trens de pulsos simples, os servos industriais modernos dependem de protocolos de comunicação avançados. Os engenheiros normalmente fazem interface com servo-drives usando sinais de tensão analógicos, PWM ou barramentos de campo industriais de alta velocidade, como EtherCAT, PROFINET e CANopen. Essas redes permitem sincronização complexa de vários eixos, monitoramento de diagnóstico profundo e ajustes de parâmetros em tempo real.
A entrega de torque em toda a faixa de RPM representa a divergência mais crítica entre essas tecnologias. Os motores de passo apresentam uma queda acentuada de torque em velocidades mais altas. A indutância do enrolamento e a força eletromotriz reversa (EMF) limitam a rapidez com que a corrente pode saturar as bobinas. Como os pulsos de passo chegam mais rápido, a corrente nunca atinge seu valor de pico antes que a próxima fase seja energizada. Conseqüentemente, o torque utilizável de um stepper se aproxima de zero em altas velocidades, limitando severamente sua velocidade máxima.
Os servomotores fornecem uma curva de torque notavelmente plana. Eles mantêm seu torque nominal contínuo desde zero RPM até sua velocidade nominal máxima. Além disso, os servos possuem a capacidade única de fornecer picos de torque. Durante acelerações agressivas ou picos repentinos de carga, um servo pode produzir momentaneamente até três vezes sua classificação de torque contínuo sem parar, permitindo perfis de movimento incrivelmente agressivos.
Os limites de velocidade determinam a adequação da aplicação. Os motores de passo geralmente se tornam ineficientes e perdem torque significativo além de 1.000 RPM. Forçar um stepper além desse limite geralmente resulta em passos paralisados ou ignorados. Os servo motores operam rotineiramente entre 3.000 e 5.000 RPM. Variantes de alto desempenho podem exceder 10.000 RPM enquanto mantêm controle preciso e saída de torque.
Métrica de desempenho | Motor de passo | Servo motor |
|---|---|---|
Torque a 0 RPM | Máximo (alto torque de retenção) | Torque Nominal Contínuo |
Torque em altas rotações | Cai significativamente (perto de zero > 1500 RPM) | Mantém o torque nominal contínuo |
Capacidade de pico de torque | Nenhum (para se for excedido) | Até 300% de torque contínuo |
Velocidade máxima típica | 1.000 - 1.500 RPM | 3.000 - 5.000+ RPM |
Os engenheiros costumam empregar microstepping para aumentar a resolução de um motor de passo. Os drives de microstepping dividem um passo físico padrão de 1,8 graus em incrementos elétricos muito menores, modulando a corrente entre as fases. Um drive configurado para 256 micropassos fornece teoricamente 51.200 posições por revolução. Contudo, esta divisão elétrica não garante a precisão mecânica, pois o torque de detenção magnético permanece inalterado.
O microstepping sofre uma grave perda de torque incremental. O motor luta para superar o atrito e se estabelecer precisamente em posições intermediárias de micropassos. Em contraste, os servomotores dependem de encoders absolutos ou incrementais de alta resolução. Um servo codificador padrão de 20 bits fornece mais de um milhão de posições distintas por revolução. O sistema de circuito fechado garante que o motor realmente alcance e mantenha essas posições exatas, independentemente de pequenos atritos mecânicos ou perturbações externas.
A variabilidade de carga influencia fortemente a seleção do motor. Steppers de malha aberta exigem uma margem de torque significativa. Os engenheiros normalmente superdimensionam os motores de passo em pelo menos 50% em relação à carga máxima esperada. Este fator de segurança evita que o motor pare se o atrito aumentar, a lubrificação se degradar ou a carga mudar inesperadamente durante um movimento. Se um stepper parar, todo o processo deverá ser inicializado e reiniciado.
Os sistemas servo lidam com cargas dinâmicas com agilidade excepcional. Como o inversor monitora o erro seguinte em tempo real, ele extrai dinamicamente corrente adicional da fonte de alimentação para superar a resistência repentina. Esse fornecimento de energia sob demanda torna os servos ideais para aplicações que envolvem incompatibilidades de alta inércia, mudanças rápidas de direção ou forças de usinagem imprevisíveis, onde a ferramenta aciona diferentes densidades de material.
Os motores de passo operam com corrente máxima por padrão. O inversor empurra corrente contínua total através dos enrolamentos para manter o torque de retenção, mesmo quando o motor está completamente inativo. Este consumo constante de energia gera calor significativo. Os motores de passo rotineiramente ficam quentes ao toque, exigindo gerenciamento térmico cuidadoso, dissipadores de calor e ventilação adequada em gabinetes apertados para evitar falhas no isolamento do enrolamento.
Os servomotores consomem energia de forma eficiente. O inversor fornece apenas a quantidade exata de corrente necessária para mover a carga ou mantê-la na posição a qualquer milissegundo. Se o motor ficar inativo sem forças externas agindo sobre ele, o consumo de corrente cai para próximo de zero. Essa eficiência resulta em uma operação mais fria, prolongando a vida útil dos rolamentos internos e dos componentes adjacentes ao chassi da máquina.
Os motores de passo de malha fechada mesclam a alta contagem de pólos de um passo a passo com o mecanismo de feedback de um servo. Os fabricantes equipam motores de passo híbridos padrão com codificadores de alta resolução montados diretamente no eixo traseiro. Eles emparelham esses motores com drives avançados capazes de ler os dados do codificador e ajustar a corrente de fase dinamicamente com base no erro de posição real.
Essa arquitetura híbrida elimina o principal ponto fraco dos steppers tradicionais: etapas perdidas. Se ocorrer uma ligação mecânica, o inversor detecta o erro de posição e aumenta a corrente para empurrar a resistência. Se o obstáculo for intransponível, o inversor aciona um alarme em vez de perder posição silenciosamente. Além disso, como o inversor dimensiona a corrente com base na demanda real de carga, os steppers de malha fechada funcionam significativamente mais frios do que seus equivalentes de malha aberta.
Embora os steppers de circuito fechado ofereçam confiabilidade superior, eles não substituem os verdadeiros servomotores em aplicações de alto desempenho. Eles ainda sofrem com as limitações de indutância do enrolamento inerentes aos estatores com alto número de pólos. Um motor de passo de malha fechada não pode corresponder à curva plana de torque de alta velocidade ou ao perfil agressivo de aceleração dinâmica de um servo motor de baixa contagem de pólos, restringindo seu uso a aplicações de baixa e média velocidade.
Os motores de passo são excelentes em ambientes com cargas previsíveis e requisitos de velocidade baixa a média. Eles dominam projetos que exigem alto torque de retenção quando parados. Sua simplicidade de integração os torna a escolha padrão para prototipagem rápida e sistemas controlados por microcontroladores básicos onde ajustes complexos são indesejáveis.
Impressoras 3D e ferramentas de fabricação de desktop que exigem posicionamento simples e repetível.
Pipetas médicas automatizadas e sistemas de manuseio de fluidos laboratoriais.
Controles deslizantes de câmera e equipamentos fotográficos automatizados que precisam de movimentos suaves e de baixa velocidade.
Mesas de indexação simples e desviadores de transportadores com cargas fixas e previsíveis.
Máquinas têxteis que exigem alimentação sincronizada em baixa velocidade, sem circuitos de feedback complexos.
Os servomotores são obrigatórios para sistemas que enfrentam cargas imprevisíveis e exigem execução em alta velocidade. Eles lidam com perfis rápidos de aceleração e desaceleração sem esforço. Aplicações com tolerância zero para erro de posição ou aquelas que exigem movimento complexo interpolado de múltiplos eixos dependem inteiramente da tecnologia servo para manter uma sincronização rigorosa.
Braços robóticos multieixos e manipuladores articulados que requerem compensação dinâmica de carga.
Máquinas de embalagem e linhas de classificação de alta velocidade que exigem tempos de ciclo rápidos.
Fresadoras CNC industriais e tornos que cortam densidades de materiais variáveis.
Veículos guiados automaticamente (AGVs) e robôs móveis autônomos navegando em terrenos irregulares.
Sistemas de corte com faca rotativa que exigem correspondência precisa de velocidade com bandas em movimento.
Os motores de passo sofrem inerentemente de ressonância de frequência média. À medida que o motor avança, o rotor oscila ligeiramente antes de se acomodar em seu detentor magnético. Em velocidades específicas, essas oscilações se agravam, causando vibração severa, ruído audível e perda repentina de torque. Essa ressonância pode facilmente fazer com que o motor pare completamente, mesmo em condições sem carga.
Mitigar a ressonância requer estratégias mecânicas e elétricas. Mecanicamente, adicionar um amortecedor de vibração ou volante ao eixo traseiro absorve energia oscilatória. Eletricamente, a utilização de microstepping suaviza as duras etapas discretas. A atualização para unidades de passo digital avançadas equipadas com algoritmos antirressonância ativos fornece a solução mais eficaz, pois a unidade injeta ativamente contrafrequências para manter o movimento suave em toda a faixa de velocidade.
Os servossistemas apresentam o risco de instabilidade do circuito de controle. Loops PID (Proporcional-Integral-Derivativo) mal ajustados fazem com que o motor “cace” sua posição alvo. Isso se manifesta como um zumbido de alta frequência ou oscilação mecânica violenta. Mudanças drásticas na inércia da carga durante a operação podem desestabilizar instantaneamente um servo previamente bem ajustado, causando danos mecânicos.
O comissionamento adequado evita instabilidade de ajuste. Os engenheiros devem calcular com precisão a relação de inércia entre o rotor do motor e a carga acionada durante a fase de dimensionamento. Manter essa proporção abaixo de 10:1 simplifica o ajuste. Os servodrives modernos apresentam software sofisticado de autoajuste que analisa a dinâmica da carga e define os ganhos PID de linha de base. A aplicação de filtros de entalhe no software do inversor suprime ainda mais frequências ressonantes mecânicas específicas inerentes à estrutura da máquina.
A seleção entre um motor de passo e um servo motor requer equilíbrio de velocidade, torque, precisão de posicionamento, complexidade do sistema e custo geral do projeto. A escolha da tecnologia de controle de movimento correta ajuda a melhorar o desempenho da máquina, reduzir a manutenção e maximizar a confiabilidade operacional a longo prazo.
Sobre Ritscher
A Ritscher é um fabricante confiável de motores elétricos e soluções de controle de movimento, fornecendo motores de passo, servomotores, motores CC sem escovas, motoredutores e sistemas de acionamento personalizados para automação industrial e aplicações OEM. Com recursos avançados de fabricação e ampla experiência em engenharia, a Ritscher oferece soluções de motores confiáveis e de alta eficiência que suportam uma ampla gama de aplicações industriais.
Compare velocidade, torque e precisão de posicionamento antes de escolher um motor.
Avalie a complexidade do sistema, os requisitos de controle e os custos operacionais de longo prazo.
Considere motores de passo de malha fechada ao equilibrar desempenho e orçamento.
Combine o motor com o inversor e sistema de comunicação apropriados para obter desempenho ideal.
Antes de selecionar um motor de passo ou servomotor, avalie cuidadosamente as características de carga, requisitos de velocidade, precisão de posicionamento, ambiente operacional e escalabilidade futura da sua aplicação para garantir a solução de controle de movimento mais eficaz.
R: Sim, mas somente se os requisitos de velocidade e carga dinâmica da aplicação estiverem estritamente dentro das capacidades físicas do stepper. Steppers de circuito fechado tornam essa substituição altamente viável em aplicações intermediárias, oferecendo posicionamento verificado sem a complexidade de um sistema servo completo.
R: Os servomotores são significativamente mais rápidos. Eles operam rotineiramente de 3.000 a 5.000 RPM enquanto mantêm seu torque nominal total. Os steppers perdem o torque utilizável rapidamente após 1.000 RPM e podem cair para um torque próximo de zero em seus limites mecânicos superiores.
A: A indutância do enrolamento restringe o fluxo de corrente. Em altas velocidades de rotação, simplesmente não há tempo suficiente para que a corrente elétrica atinja seu nível máximo de saturação nas bobinas do motor antes que o inversor emita o pulso do próximo passo.
R: Sim. Ao contrário dos steppers que usam pólos magnéticos para travar passivamente no lugar, os servos mantêm a posição ativamente. A unidade lê constantemente o codificador e aplica corrente corretiva para resistir a forças externas, que às vezes podem causar leves microvibrações ou "oscilações".
R: Os sistemas de malha aberta enviam comandos de movimento sem verificar a execução, o que é padrão para steppers tradicionais. Os sistemas de malha fechada utilizam sensores como encoders para verificar a posição física exata do motor e corrigir quaisquer desvios em tempo real, o que é obrigatório para servos.
R: Os motores de passo são geralmente muito mais fáceis de integrar para iniciantes que usam microcontroladores. Abundantes bibliotecas pré-construídas e módulos de driver simples lidam com entradas básicas de passo e direção com complexidade mínima de fiação em comparação com servo-drives industriais.
