Número Browse:0 Autor:editor do site Publicar Time: 2026-09-21 Origem:alimentado
Os sistemas de manuseio de fluidos dependem inteiramente do motor principal que os conduz. O motor da bomba atua como componente crítico, determinando diretamente a confiabilidade operacional, o consumo de energia e o tempo de atividade geral da instalação. Um motor mal especificado apresenta graves riscos operacionais. Isso inclui falha prematura do rolamento, sobrecarga térmica e paralisação catastrófica do sistema. Engenheiros e operadores de instalações devem aplicar uma estrutura de avaliação rigorosa durante o processo de especificação. Você deve alinhar a tecnologia do motor com a mecânica específica da bomba e as restrições ambientais. Esse alinhamento garante desempenho ideal do ciclo de vida. Seja lidando com mecânica rotodinâmica ou de deslocamento positivo, o motor principal deve atender aos requisitos exatos de torque e velocidade do sistema.
Sinergia do Sistema: O motor da bomba deve corresponder precisamente aos requisitos de torque da bomba; bombas centrífugas e rotodinâmicas requerem torque variável, enquanto bombas de deslocamento positivo exigem torque constante.
Mandatos de eficiência: A seleção de motores que atendam ou excedam os padrões NEMA Premium ou IE3/IE4 reduz drasticamente as despesas de energia durante o ciclo de vida, já que o uso de energia é responsável pela grande maioria do custo do ciclo de vida de um motor de bomba.
Proteção ambiental: A seleção do gabinete (por exemplo, TEFC, ODP, à prova de explosão) não é negociável e deve estar estritamente alinhada com o ambiente operacional e com os requisitos específicos de classificação IP/NEMA.
Compatibilidade VFD: As aplicações modernas de bombeamento de velocidade variável exigem motores classificados para serviço de inversor com proteção de rolamento adequada para evitar estrias elétricas e falhas prematuras.
Índice
Um motor de bomba é a força motriz por trás de um sistema de manuseio de fluidos. Ele converte energia elétrica em rotação mecânica e transfere essa energia para a bomba para movimentar os fluidos.
Um sistema de bombeamento completo inclui duas partes principais:
Bomba (Wet End): A seção mecânica que move o fluido através de impulsores, engrenagens ou pistões.
Motor (Extremidade Seca): A unidade de potência que gera rotação e fornece a velocidade e o torque necessários.
O motor e a bomba devem trabalhar juntos. Um motor selecionado incorretamente pode causar baixo desempenho de vazão, superaquecimento, vibração excessiva ou falha prematura.
O desempenho do motor depende principalmente da velocidade e do torque.
Velocidade (RPM): Determina a rapidez com que a bomba gira e afeta a capacidade de fluxo.
Torque: Representa a força rotacional necessária para iniciar e operar a bomba.
Diferentes projetos de bombas exigem diferentes características de torque:
As bombas centrífugas usam impulsores rotativos para aumentar a velocidade e a pressão do fluido. Eles normalmente exigem torque variável.
As bombas de deslocamento positivo usam engrenagens, lóbulos ou pistões para mover uma quantidade fixa de fluido. Eles exigem um torque maior e mais consistente.
A seleção da faixa de torque correta garante uma partida confiável e uma operação estável.
A escolha de um motor de bomba requer a avaliação de três áreas principais:
1. Compatibilidade Mecânica
O motor deve corresponder ao tamanho da bomba, ao projeto de montagem, à conexão do eixo e aos requisitos de torque.
2. Desempenho Elétrico
A eficiência do motor afeta o consumo de energia, a temperatura operacional e os custos de manutenção a longo prazo.
3. Proteção Ambiental
O invólucro do motor deve corresponder ao ambiente de trabalho, incluindo poeira, umidade, exposição a produtos químicos ou operação subaquática.
Um equilíbrio adequado desses fatores melhora a confiabilidade e prolonga a vida útil.
Os motores de bombas industriais geralmente usam força eletromagnética para criar rotação. Quando a energia elétrica entra nos enrolamentos do motor, ela cria um campo magnético que faz o rotor girar.
O eixo giratório transfere então energia para os componentes da bomba. Os rolamentos, o alinhamento do eixo e o desempenho de refrigeração são importantes porque o desgaste mecânico pode aumentar a vibração e reduzir a eficiência do motor.
A manutenção regular dos rolamentos, alinhamento e sistemas elétricos ajuda a evitar paradas inesperadas.
Diferentes aplicações de bombas requerem diferentes tecnologias de motor. O tipo certo de motor depende de fatores como requisitos de torque, controle de velocidade, eficiência e condições operacionais.
Os motores de indução CA são a escolha mais comum para bombas industriais. Eles são duráveis, de design simples e requerem manutenção mínima porque não possuem escovas ou comutadores.
Eles fornecem desempenho confiável para aplicações de bombeamento contínuo e podem operar com conexão direta de energia. Eles são amplamente utilizados em bombas de água, sistemas HVAC e equipamentos industriais em geral.
Os motores síncronos operam a uma velocidade constante, independentemente das alterações de carga. Eles são usados principalmente para grandes sistemas de bombeamento industriais que exigem controle preciso de velocidade e alta eficiência.
Esses motores podem melhorar a eficiência energética em grandes instalações, mas exigem sistemas de controle mais avançados. Eles são comumente encontrados em aplicações de alta potência, como grandes bombas de água de resfriamento.
Os motores de ímã permanente usam ímãs no rotor para melhorar a eficiência energética. Eles oferecem um design compacto e menores perdas de energia em comparação com os motores de indução tradicionais.
Os motores PM requerem um inversor de frequência variável (VFD) para operação. Eles são adequados para aplicações onde a economia de energia, a eficiência de espaço e o controle de velocidade variável são importantes.
Os motores CC proporcionam excelente controle de velocidade e alto torque de partida. Eles eram tradicionalmente usados para aplicações que exigiam ajuste preciso de velocidade, como bombeamento de fluidos viscosos.
No entanto, os motores CA modernos combinados com sistemas VFD podem fornecer desempenho semelhante com menores requisitos de manutenção. Como resultado, novas instalações industriais raramente escolhem motores CC.
A seleção de um motor de bomba requer a compreensão do projeto da bomba e de suas características de carga. Bombas diferentes criam demandas de torque diferentes. Um motor adequado para uma bomba centrífuga pode não funcionar corretamente em uma bomba de deslocamento positivo.
A escolha do tipo de motor correto garante uma operação estável, evita sobrecargas e aumenta a vida útil do equipamento.
As bombas centrífugas usam impulsores rotativos para mover fluidos. Eles são comumente usados em abastecimento de água, HVAC, sistemas de resfriamento e aplicações industriais em geral.
Essas bombas requerem torque variável. À medida que a velocidade da bomba aumenta, a necessidade de energia também aumenta significativamente. Como a carga inicial é relativamente baixa, os motores de indução CA padrão são frequentemente adequados.
Para aplicações de alta pressão, como bombas centrífugas multiestágio, são necessárias considerações adicionais. O motor pode precisar de rolamentos mais fortes para suportar cargas mais altas e manter a confiabilidade a longo prazo.
As bombas de deslocamento positivo usam engrenagens, lóbulos, pistões ou outros mecanismos para mover uma quantidade fixa de fluido. Eles são comumente usados para líquidos espessos, produtos químicos e aplicações de dosagem.
Estas bombas requerem um torque de partida mais alto porque o motor deve superar a pressão imediata e a resistência do fluido.
Aplicações que envolvem fluidos de alta viscosidade podem exigir motores de maior torque ou motores maiores para garantir partida confiável e operação contínua.
Algumas aplicações requerem motores especialmente projetados para atender a condições específicas de instalação.
Motores Submersíveis
Projetado para operar debaixo d"água. Eles usam estruturas seladas para evitar a entrada de água no motor e dependem do fluido circundante para resfriamento.
Motores Imersíveis
Construído para operação a seco, mas pode suportar exposição temporária à água. Eles são comumente usados em áreas onde podem ocorrer inundações.
Motores de bomba a jato
Usado para sistemas residenciais e de poços rasos. Eles são projetados para conexão direta com conjuntos de bombas a jato.
Motores verticais de eixo oco
Usado para bombas de turbina de poços profundos. Seu design de eixo especial permite conexão direta com sistemas de bombas verticais e manutenção mais fácil.
Tipo de bomba | Características recomendadas do motor |
|---|---|
Bomba Centrífuga | Motor de indução padrão, capacidade de torque variável |
Bomba multiestágio | Rolamentos de alta confiabilidade, design de serviço contínuo |
Bomba de deslocamento positivo | Alta capacidade de torque de partida |
Bomba Submersível | Design de motor selado e resistente à água |
Bomba de poço profundo | Motor de eixo oco vertical |
A escolha do motor correto com base no tipo de bomba, nos requisitos de carga e no ambiente operacional é essencial para um desempenho confiável no manuseio de fluidos.
A seleção do correto motor da bomba requer a avaliação de diversas dimensões técnicas. Cada dimensão impacta diretamente a longevidade, a segurança e os intervalos de manutenção do sistema.
O invólucro do motor protege os componentes elétricos internos contra riscos ambientais. Os motores Open Drip Proof (ODP) permitem que o ar ambiente circule diretamente sobre os enrolamentos. Eles são adequados apenas para ambientes internos limpos e secos. Os motores totalmente fechados e refrigerados por ventilador (TEFC) vedam os componentes internos. Um ventilador externo sopra ar sobre a estrutura externa com nervuras para resfriamento. Os motores TEFC dominam ambientes industriais agressivos.
Locais perigosos exigem gabinetes à prova de explosão ou com certificação ATEX. Essas estruturas resistentes contêm qualquer explosão elétrica interna, evitando a ignição de gases combustíveis na atmosfera circundante. Os motores para serviço de lavagem apresentam carcaças de aço inoxidável, enrolamentos encapsulados e vedações labiais especializadas para suportar limpeza química de alta pressão em fábricas de processamento de alimentos.
Tipo de gabinete | Classificação IP típica | Ambiente Operacional Ideal |
|---|---|---|
À prova de gotejamento aberto (ODP) | IP22/IP23 | Salas mecânicas internas limpas, secas e climatizadas. |
Resfriado por Ventilador Totalmente Fechado (TEFC) | IP54/IP55 | Ambientes industriais empoeirados, úmidos ou externos. |
Dever de lavagem | IP66/IP69K | Processamento de alimentos e bebidas, áreas de saneamento de alta pressão. |
À Prova de Explosão (XP) | IP65 (classificação perigosa) | Refinarias de petróleo, fábricas de produtos químicos, ambientes com poeira combustível. |
Submersível | IP68 | Estações elevatórias de águas residuais, bombeamento de poços profundos, submersão contínua. |
Os motores devem atender aos padrões de estrutura física definidos pela NEMA (América do Norte) ou IEC (Global). Os tamanhos dos quadros determinam a altura do eixo, as dimensões do furo de montagem e o diâmetro do eixo. A correspondência com o padrão da estrutura garante compatibilidade de substituição física durante a manutenção. Por exemplo, uma estrutura NEMA 254T tem uma altura de eixo específica de 6,25 polegadas. As letras do sufixo também são importantes. Um "T" indica um eixo padrão, enquanto "JM" ou "JP" indica um eixo de bomba especializado de acoplamento curto projetado para montar o impulsor diretamente.
A avaliação elétrica requer tensão e fase correspondentes. Pequenas bombas residenciais usam energia monofásica. As bombas industriais utilizam exclusivamente energia trifásica para um fornecimento de torque mais suave e maior eficiência. Você deve verificar a estabilidade da tensão da instalação. Um desequilíbrio de tensão de apenas 3% pode aumentar as temperaturas de funcionamento do motor em 18%, degradando rapidamente o isolamento. O Fator de Serviço (SF) indica a capacidade do motor de lidar com sobrecargas temporárias. Um 1,15 SF significa que o motor pode fornecer com segurança 115% de sua potência nominal por curtos períodos sem danos térmicos. Entretanto, você nunca deve projetar um sistema para funcionar continuamente no fator de serviço.
A eficiência do motor determina a eficácia com que a energia elétrica é convertida em energia mecânica. Os órgãos reguladores determinam níveis mínimos de eficiência. NEMA Premium (América do Norte) e IE3/IE4 (Internacional) representam benchmarks atuais de alta eficiência. A atualização para um motor IE4 reduz significativamente o consumo total de energia durante a vida útil do equipamento. O uso de energia constitui a maior pegada operacional de qualquer sistema de manuseio de fluidos.
A classe de isolamento determina a temperatura operacional máxima permitida dos enrolamentos do motor. O isolamento Classe B é padrão para motores mais antigos, permitindo uma temperatura máxima de 130°C. Os motores de bombas industriais modernos utilizam isolamento Classe F, classificado para 155°C, ou Classe H, classificado para 180°C. A especificação de uma classe de isolamento mais alta fornece um buffer térmico, prolongando a vida útil do motor mesmo se a temperatura ambiente aumentar ou o fluxo de ar de resfriamento ficar restrito.

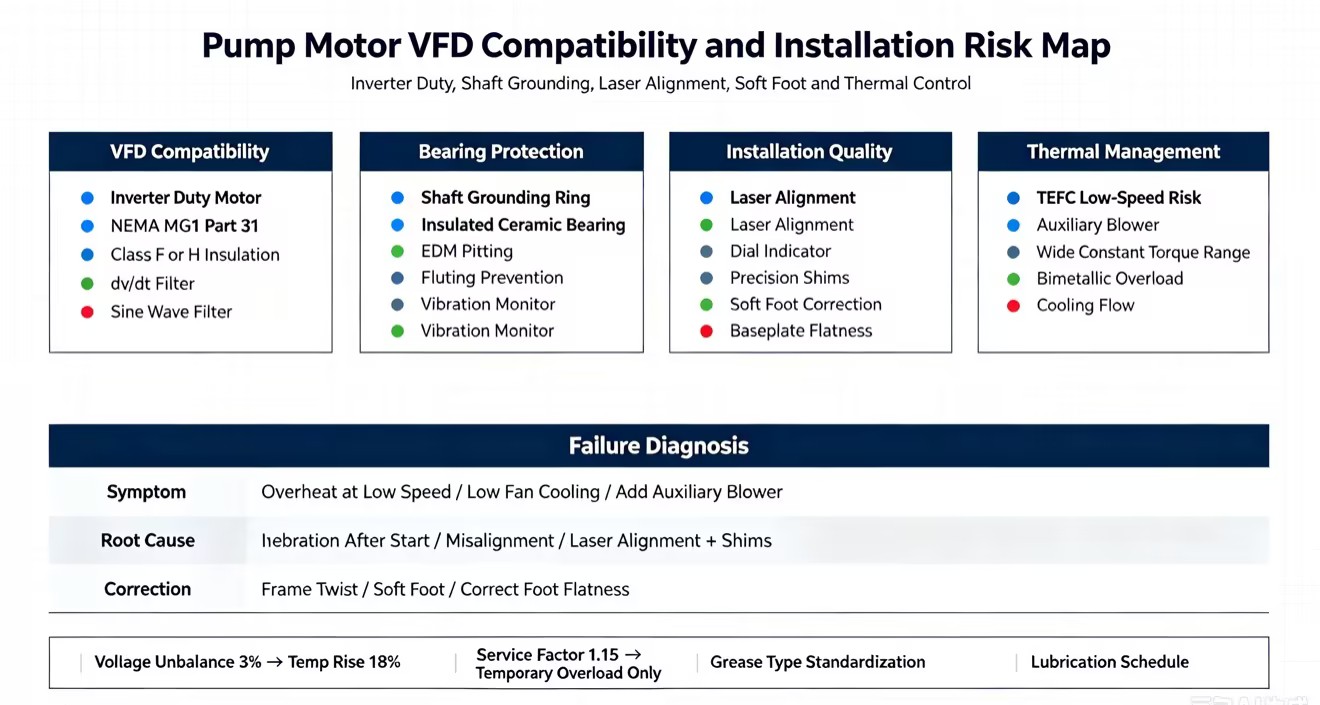

O bombeamento de velocidade variável requer que os VFDs alterem a frequência e a tensão fornecidas ao motor. Os motores padrão falham rapidamente quando conectados a VFDs. Você deve especificar motores “funcionais com inversor” que estejam em conformidade com os padrões NEMA MG1 Parte 31.
Os motores para operação com inversor apresentam classes de isolamento aprimoradas, normalmente Classe F ou Classe H. Esse isolamento pesado suporta picos de alta tensão (dv/dt) gerados pela modulação por largura de pulso do inversor. Esses picos podem causar descarga corona, que corrói o esmalte padrão do fio. Além disso, os VFDs induzem tensões no eixo de alta frequência. Essas tensões são descarregadas através dos rolamentos do motor, causando corrosão e estrias. Os motores para operação com inversores devem incluir anéis de aterramento do eixo (como anéis AEGIS) ou rolamentos cerâmicos isolados para drenar com segurança essas correntes destrutivas antes que danifiquem os elementos rolantes.
Diferentes indústrias impõem demandas exclusivas aos equipamentos de manuseio de fluidos. O motor principal deve adaptar-se a estas realidades operacionais específicas. Um motor construído para água limpa falhará em uma fábrica de produtos químicos.
Os sistemas municipais de água exigem ciclos de trabalho contínuos. As estações elevatórias frequentemente utilizam motores submersíveis para lidar com esgoto bruto. Esses motores devem apresentar vedações mecânicas robustas para evitar a entrada de fluidos. O sucesso em águas residuais depende do tratamento eficiente das demandas de fluxo variável, ao mesmo tempo em que lida com sólidos pesados e irregularidades. Os motores TEFC acionados por VFD em bombas centrífugas para poço seco fornecem o controle de fluxo necessário enquanto resistem a ambientes de alta umidade. Os engenheiros geralmente especificam motores com rolamentos superdimensionados para lidar com as severas cargas radiais causadas por desequilíbrios do impulsor quando trapos se enrolam na voluta da bomba.
As instalações petroquímicas operam sob exigências extremas de segurança. Os motores das bombas devem cumprir rigorosamente os padrões API (American Petroleum Institute), especificamente API 541 ou IEEE 841. Invólucros à prova de explosão são obrigatórios em locais classificados como perigosos (Classe I, Divisão 1 ou 2). A pintura externa, as ferragens e os ventiladores de resfriamento devem resistir a atmosferas altamente corrosivas. A confiabilidade impacta diretamente a segurança do local, tornando a construção robusta da estrutura em ferro fundido e as tolerâncias de vibração precisas os principais critérios de sucesso. As esquadrias de alumínio são estritamente proibidas em muitos desses ambientes devido à reatividade química.
Os sistemas de edifícios comerciais priorizam a pegada e o desempenho acústico. As bombas de água gelada HVAC geralmente utilizam configurações em linha para economizar espaço. Os motores devem operar com ruído acústico mínimo para evitar perturbar os ocupantes do edifício. A integração com sistemas de gerenciamento predial (BMS) é padrão. Isso requer motores altamente compatíveis com inversores que respondam instantaneamente às demandas de carga variável das torres de resfriamento e dos manipuladores de ar do edifício. O aterramento do eixo é absolutamente crítico aqui, já que as bombas HVAC funcionam quase exclusivamente com VFDs.
A especificação de um motor de bomba requer o equilíbrio dos parâmetros iniciais de engenharia com a confiabilidade operacional e a eficiência energética de longo prazo. Uma abordagem sistemática evita falhas catastróficas e otimiza o desempenho das instalações. Siga estas etapas exatas para finalizar sua especificação:
Defina o perfil exato de carga da bomba determinando se a parte úmida requer torque variável para ação centrífuga ou torque constante para deslocamento positivo.
Avalie o ambiente para selecionar o gabinete, classificação IP e classe de isolamento corretos.
Selecione o tipo de motor e o nível de eficiência apropriados com base nos requisitos de serviço contínuo e nas dimensões da estrutura NEMA.
Verifique a compatibilidade do VFD, garantindo a inclusão dos anéis de aterramento do eixo e a conformidade com NEMA MG1 Parte 31 se estiver utilizando controle de velocidade variável.
R: A bomba é a “extremidade úmida” mecânica que move fisicamente o fluido usando impulsores, engrenagens ou pistões. O motor da bomba é a “extremidade seca” elétrica que atua como motor principal. Ele converte energia elétrica em energia rotacional mecânica, acionando o eixo da bomba para criar fluxo e pressão.
R: Os motores CA padrão degradam-se rapidamente quando usados com VFDs. Os VFDs geram picos de alta tensão e induzem correntes no eixo. Você deve usar um motor “de serviço inversor” compatível com NEMA MG1 Parte 31. Eles apresentam isolamento Classe F ou H para serviço pesado e anéis de aterramento do eixo para evitar falhas elétricas.
R: TEFC significa Totalmente Fechado com Ventilador Resfriado. É um tipo de gabinete que veda os componentes elétricos internos do ar externo, poeira e umidade. Um ventilador externo conectado ao eixo traseiro sopra o ar ambiente sobre o exterior estriado do motor para dissipar o calor.
R: Calcule a potência necessária com base na vazão da bomba, na altura manométrica total e na gravidade específica do fluido. O Fator de Serviço (SF), normalmente 1,15, indica a capacidade do motor de lidar com sobrecargas temporárias. Sempre dimensione o motor para atender ao requisito de potência máxima no final da curva.
R: Os motores submersíveis são hermeticamente selados e não possuem ventiladores de resfriamento externos. Eles dependem inteiramente do fluido bombeado ao redor para absorver e transportar o calor interno. Operar um motor submersível em um poço seco ou abaixo dos níveis mínimos de submersão causará rápida sobrecarga térmica e falha do estator.
R: Um motor de bomba industrial devidamente especificado e mantido normalmente dura de 15 a 20 anos. A vida útil depende muito da temperatura operacional, da qualidade da energia e das práticas de manutenção. O alinhamento consistente do laser, a lubrificação adequada e o monitoramento de vibração prolongam significativamente a vida operacional do motor.
R: As bombas centrífugas multiestágios geram uma pressão imensa, o que cria um forte impulso axial ao longo do eixo da bomba. Os motores que acionam essas bombas geralmente exigem rolamentos axiais de contato angular especializados. Esses rolamentos reforçados absorvem a carga axial, evitando que o rotor se desloque e destrua os componentes internos.
