Selecionar o sistema de controle de movimento errado resulta em desempenho inferior crônico, como travamentos e passos perdidos, ou orçamentos de projeto severamente inchados devido ao excesso de especificações. Os engenheiros enfrentam constantemente a dificuldade de equilibrar a precisão de posicionamento necessária e a resposta dinâmica em relação aos rígidos limites de volume físico e à complexidade do sistema. A avaliação de ambos os tipos de motores – e alternativas híbridas – requer a análise de parâmetros técnicos rigorosos, como curvas de torque, velocidade e mecanismos de feedback, em vez de confiar em suposições generalizadas da indústria. Compreender as principais diferenças entre um servo motor e um motor de passo garante o desempenho ideal do sistema.
Linha de base de desempenho: Os motores de passo se destacam em alto torque de retenção e posicionamento preciso em baixas velocidades, enquanto os servomotores dominam em aplicações de alta velocidade e alta aceleração que exigem adaptação dinâmica de carga.
Realidade de custos: Os sistemas servo apresentam um custo inicial de componente significativamente mais alto e exigem ajustes complexos, enquanto os motores de passo oferecem uma solução plug-and-play econômica para cargas previsíveis.

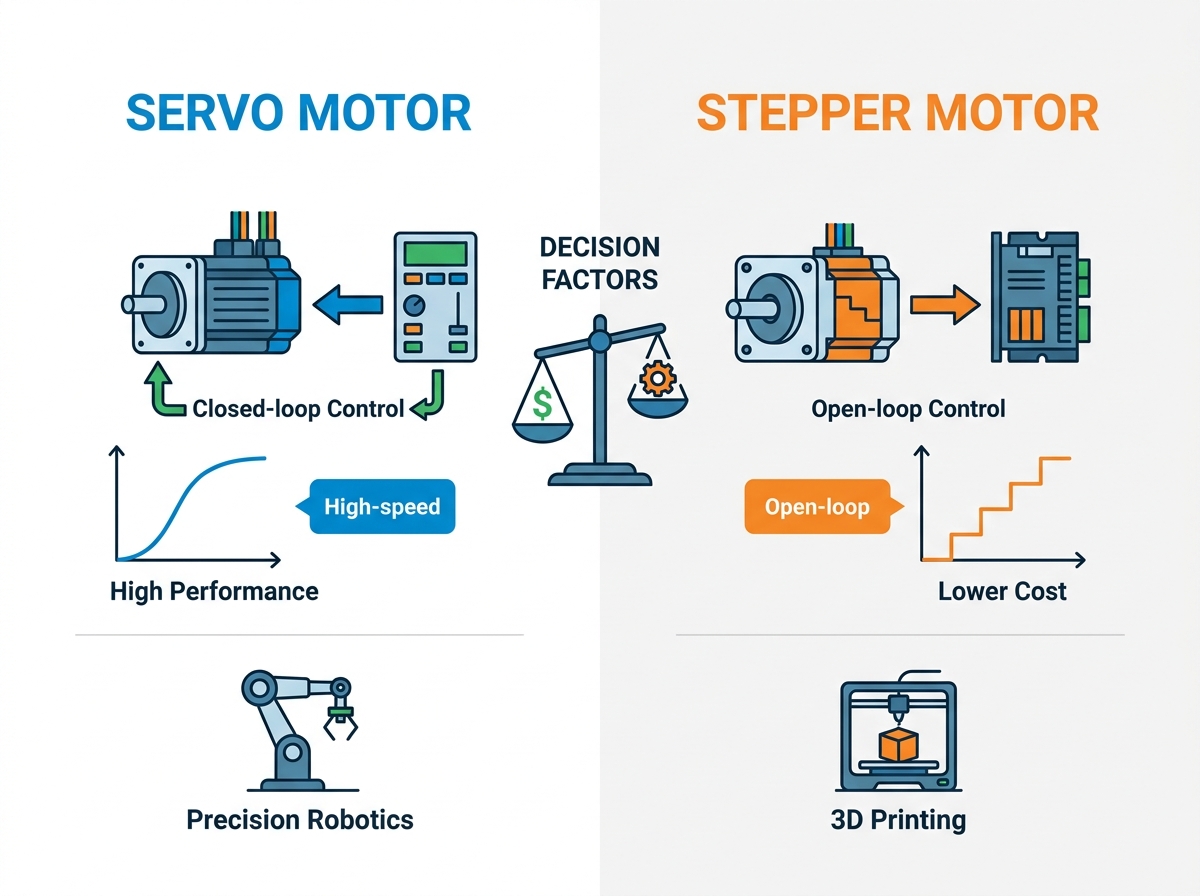

Diferença arquitetônica: A divisão fundamental está nas malhas de controle; os steppers tradicionais operam em malha aberta (assumindo a posição), enquanto os servos operam em malha fechada (verificando a posição por meio de codificadores).
O Compromisso Híbrido: Steppers de circuito fechado fornecem um meio-termo viável, oferecendo detecção de estol e maior eficiência sem o custo total ou a complexidade de um verdadeiro sistema servo.
Índice
Compreender a construção interna do motor ajuda a prever como um motor se comportará sob diversas cargas, velocidades e restrições de montagem. O projeto físico determina a resposta elétrica e a saída mecânica do sistema. Você não pode forçar um motor a funcionar fora de seus limites arquitetônicos.
Os motores de passo utilizam uma alta contagem de pólos, normalmente variando de 50 a 100 pólos magnéticos no rotor. Essa alta densidade de pólos permite que o motor se mova em etapas rotacionais precisas sem a necessidade de feedback externo. A padronização física favorece fortemente os steppers. Os fabricantes os constroem de acordo com os tamanhos de estrutura de montagem padrão NEMA, como NEMA 17, NEMA 23, NEMA 34 e NEMA 42. Essa padronização simplifica a integração mecânica em diferentes projetos de máquinas. Você pode trocar um NEMA 23 de uma marca por outra sem redesenhar suas placas de montagem.
Steppers tradicionais operam como sistemas de malha aberta. O controlador envia pulsos elétricos discretos ao inversor e o sistema assume que o eixo do motor se move na distância correspondente. Isto cria uma vulnerabilidade distinta à perda de etapas se a carga mecânica exceder o torque disponível do motor. A fiação física permanece simples. Os instaladores usam conexões diretas padrão de 4 ou 6 fios sem gerenciar conexões de feedback complexas. Você fornece energia às bobinas e o campo magnético puxa o rotor para o próximo detentor.
Os servo motores apresentam uma contagem baixa de pólos, normalmente entre 4 e 12 pólos. Esta baixa densidade do pólo magnético permite uma operação extremamente suave em altas velocidades de rotação. No entanto, este projeto depende inteiramente de componentes eletrônicos de controle externos para um posicionamento preciso. Um sistema de feedback de circuito fechado constitui o núcleo da arquitetura servo. A comunicação contínua ocorre entre o codificador, o amplificador de acionamento e o controlador de movimento para corrigir erros de posição em tempo real. Se uma obstrução física retardar o eixo, o inversor empurra instantaneamente mais corrente para superar a resistência.
A complexidade mecânica e de cabeamento aumenta significativamente com sistemas servo. Os instaladores devem gerenciar configurações de cabo duplo. Um cabo fornece energia de alta tensão às fases do motor, enquanto um cabo separado e fortemente blindado transmite dados de feedback de alta resolução. Essas linhas de feedback permanecem suscetíveis a interferência eletromagnética se não forem roteadas e protegidas adequadamente dentro da estrutura da máquina. O roteamento desses cabos requer separação rigorosa das linhas CA de alta tensão para evitar a degradação do sinal.
A curva de torque do motor de passo exibe enorme torque de retenção a zero RPM e excelente força de impulso em baixa velocidade. No entanto, ocorre uma queda acentuada à medida que a velocidade de rotação aumenta. Esta degradação do torque decorre da indutância do enrolamento; em taxas de pulso altas, a corrente simplesmente não tem tempo para energizar totalmente as bobinas do motor antes que o pulso do próximo passo chegue. Você obtém alto torque a 100 RPM, mas quase nada a 2.000 RPM.
Por outro lado, a curva de torque do servo motor permanece plana e consistente em toda a faixa de velocidade operacional. Os servos possuem a capacidade única de fornecer torque máximo temporariamente, muitas vezes até três vezes o torque nominal contínuo, permitindo perfis de aceleração rápidos. Os servomotores fornecem uma potência contínua muito maior por unidade de volume do que os motores de passo em velocidades moderadas a altas. Um servo compacto pode facilmente ultrapassar um enorme motor de passo NEMA 34 quando a velocidade exceder 1000 RPM.
Métrica de desempenho | Motor de passo | Servo motor |
|---|---|---|
Torque de retenção (0 RPM) | Excelente (torque nominal total) | Bom (requer loop de controle contínuo) |
Torque de alta velocidade | Fraco (queda acentuada devido à indutância) | Excelente (curva de torque plana) |
Capacidade de pico de torque | Nenhum (para se for excedido) | Alto (até 3x classificação contínua) |
Densidade de Potência | Baixo | Alto |
A precisão do passo depende do ângulo físico-mecânico do passo, normalmente 1,8 graus por passo completo. Os engenheiros costumam utilizar unidades de micropasso para aumentar a resolução, dividindo esses 1,8 graus em incrementos menores (como 1/16 ou 1/32). Esta técnica sacrifica o torque de retenção para um movimento mais suave. Parados, os steppers oferecem estabilidade de retenção mecânica absoluta. Eles travam na posição sem oscilação ou hesitação. Isso os torna perfeitos para sistemas de inspeção visual onde a câmera precisa de um objeto perfeitamente imóvel.
A precisão do servo depende inteiramente da resolução do codificador. Os servos modernos utilizam codificadores de 20 a 24 bits, proporcionando repetibilidade superior em aplicações altamente dinâmicas. Entretanto, os servos experimentam um fenômeno contínuo de “caça”. A malha de controle oscila continuamente o eixo do motor em micrograus em torno da posição alvo para manter o estado de retenção. Se você tocar em um servo de retenção, muitas vezes poderá sentir uma leve vibração enquanto ele luta para permanecer perfeitamente centrado.
Steppers apresentam características de aceleração lenta. Isso resulta da alta inércia do rotor em relação ao torque disponível em alta velocidade. Eles lutam para mudar rapidamente de direção sob cargas pesadas. Se você empurrar um stepper com muita força durante a aceleração, ele simplesmente para e emite um gemido agudo.
Os servos fornecem capacidades de aceleração rápida e altamente responsivas. Sua baixa inércia do rotor e alto torque de pico permitem que eles executem perfis de movimento agressivos e rápidas inversões de direção sem perder posição. Eles se destacam em máquinas pick-and-place, onde a movimentação do ponto A ao ponto B em milissegundos define o rendimento da máquina.
Os motores de passo operam de forma ineficiente do ponto de vista elétrico. Eles consomem corrente nominal total constantemente para manter o torque de retenção, independentemente da carga mecânica real. Isto leva a uma elevada geração de calor mesmo quando a máquina está completamente parada. Freqüentemente, você encontrará motores de passo muito quentes para serem tocados durante a operação normal.
Os servomotores operam com alta eficiência elétrica. A unidade de malha fechada fornece apenas a corrente exata necessária para mover ou manter a carga específica em qualquer milissegundo. Conseqüentemente, os servos funcionam mais frios e consomem significativamente menos energia em ciclos operacionais prolongados. Se a carga for leve, o servo consome corrente mínima.
Os requisitos de hardware diferem drasticamente entre as duas tecnologias. Os sistemas de passo exigem hardware mínimo: apenas o motor e um simples acionamento de passo e direção. Os sistemas servo exigem o motor, um amplificador de acionamento complexo, codificadores de alta resolução e cabeamento blindado especializado. A vantagem de padronização dos steppers, especificamente a compatibilidade de montagem NEMA pronta para uso, reduz os custos gerais de aquisição de hardware e simplifica a logística da cadeia de suprimentos. Você pode adquirir componentes de passo de dezenas de fornecedores intercambiáveis.
Do ponto de vista da prototipagem rápida, os steppers apresentam amplo suporte a bibliotecas de código aberto e escudos de driver baratos. Os engenheiros podem executar o controle básico de movimento em poucas horas usando microcontroladores simples. Você conecta os pinos de passo e direção, escreve dez linhas de código e o motor gira. Os servos exigem software de comissionamento especializado, cabos proprietários e conhecimento mais profundo de engenharia para estabelecer o movimento básico. Você deve configurar o inversor, definir a engrenagem eletrônica e estabelecer protocolos de comunicação antes que o eixo gire.
Os servossistemas acarretam custos de integração ocultos. Os engenheiros devem dedicar horas ao ajuste do circuito PID, manutenção especializada e solução de problemas complexos quando surgem problemas de ressonância. Se a carga mecânica mudar ao longo do tempo devido ao desgaste, o servo poderá precisar de um novo ajuste. Steppers carregam seus próprios riscos ocultos. Os custos potenciais de sucata ou retrabalho acumulam-se rapidamente se os sistemas de circuito aberto perderem etapas durante um processo crítico de fabricação, danificando a peça de trabalho sem acionar um alarme da máquina. Um sistema de passo travado simplesmente continua executando seu programa, alheio à realidade física.
Especifique motores de passo para aplicações com cargas previsíveis, velocidades baixas a médias e sistemas que exigem estabilidade absoluta em repouso. Eles dominam os projetos sensíveis aos custos, onde o controle de circuito aberto é suficiente.
Impressoras 3D e máquinas de prototipagem de mesa.
Roteadores CNC de mesa e gravadores a laser.
Bombas de fluidos médicos e atuadores de seringas.
Plataformas de câmera pan-tilt que exigem zero vibração de paralisação.
Sistemas simples de indexação de transportadores.
Microdispositivos de baixo torque e ajustes ópticos.
Especifique servomotores para aplicações que envolvem cargas variáveis ou imprevisíveis, operação contínua em alta velocidade, requisitos de precisão absoluta e perfis de aceleração rápida.
Robótica articulada industrial e robôs colaborativos.
Equipamento de embalagem e engarrafamento de alta velocidade.
Centros de usinagem CNC multieixos para corte de metais duros.
Veículos guiados automaticamente navegando em pisos de fábrica dinâmicos.
Sistemas de corte por cisalhamento voador que exigem correspondência exata de velocidade.
Steppers de circuito fechado apresentam uma solução híbrida para o cenário de controle de movimento. Esses sistemas conectam codificadores de alta resolução ao eixo traseiro dos motores de passo tradicionais. O inversor monitora o feedback do encoder para verificar a posição real do eixo em relação à posição comandada. Você obtém a alta contagem de pólos de um stepper com a verificação de um servo.
Essa arquitetura preenche a lacuna de desempenho. Elimina o risco de perda de passos, compensando automaticamente erros de posição. Além disso, os drives avançados de malha fechada reduzem a geração de calor ajustando a corrente do motor com base na carga mecânica real, imitando o comportamento do servo. Embora melhorem a confiabilidade e a eficiência térmica, os motores de passo de malha fechada ainda sofrem com a queda fundamental de torque de alta velocidade inerente à indutância do enrolamento de passo. Eles não combinam com um servo verdadeiro a 3.000 RPM, mas fornecem excelente confiabilidade em baixa velocidade.
Os motores de passo frequentemente encontram ressonância, vibração severa e instabilidade de banda média em frequências operacionais específicas. Isso pode fazer com que o motor pare completamente, mesmo sob cargas leves. A mitigação requer uma abordagem sistemática.
Calcule os requisitos exatos de carga para evitar o superdimensionamento do motor, o que aumenta desnecessariamente a inércia do rotor.
Utilize unidades de micropasso avançadas para suavizar as formas de onda da corrente e reduzir a vibração de baixa velocidade.
Implemente amortecedores físicos mecânicos no eixo traseiro para absorver energia ressonante.
Evite operar o motor continuamente em sua banda de frequência ressonante conhecida.
Os servomotores enfrentam riscos relacionados à instabilidade da malha de controle. Vibrações de "caça" ocorrem ao tentar manter uma posição se os ganhos do PID estiverem configurados incorretamente. A interferência eletromagnética corrompe facilmente as linhas de feedback, causando movimentos erráticos.
Utilize drives modernos de autoajuste para estabelecer parâmetros PID básicos antes do ajuste manual.
Utilize cabos de encoder diferencial blindados e devidamente aterrados, roteando-os longe de linhas de alta tensão.
Garanta acoplamentos mecânicos rígidos para evitar que a folga confunda a malha de controle.
Calcule as taxas de inércia de carga, mantendo estritamente a relação de inércia carga-rotor abaixo de 10:1 para uma operação estável.
A escolha entre um servo motor e um motor de passo depende do perfil de movimento da sua aplicação, dos requisitos de precisão, da velocidade operacional, das condições de carga e do orçamento geral. Compreender os pontos fortes e as limitações de cada tecnologia ajuda os engenheiros a construir sistemas de controle de movimento confiáveis, eficientes e econômicos.
Sobre Ritscher
A Ritscher é um fabricante profissional de motores elétricos e soluções de controle de movimento, fornecendo servomotores, motores de passo, motores CC sem escovas, motoredutores e sistemas de acionamento personalizados para automação industrial e aplicações OEM. Com anos de experiência em engenharia e recursos avançados de fabricação, a Ritscher oferece soluções de motores confiáveis e de alto desempenho para clientes em todo o mundo.
Compare os requisitos de velocidade, torque e posicionamento antes de escolher um motor.
Avalie a complexidade do sistema, os custos de manutenção e a eficiência operacional a longo prazo.
Considere motores de passo de malha fechada ao equilibrar desempenho e orçamento.
Selecione controladores e sistemas de feedback compatíveis para um controle de movimento confiável.
Antes de selecionar um servo motor ou motor de passo, avalie cuidadosamente a velocidade, carga, precisão de posicionamento, ambiente operacional e requisitos de expansão futura da sua aplicação para garantir o melhor desempenho a longo prazo e o retorno do investimento.
R: A principal diferença está na malha de controle e na contagem de pólos. Steppers operam em malha aberta com altas contagens de pólos, assumindo posição sem feedback. Os servos operam em circuito fechado com baixas contagens de pólos, usando codificadores de alta resolução para verificar e corrigir a posição continuamente.
R: Um stepper de circuito fechado pode substituir um servo para confiabilidade de posicionamento e eliminação de etapas perdidas. No entanto, ele não pode substituir um servo para requisitos de torque de alta velocidade devido à queda acentuada de torque inerente à arquitetura de enrolamento de passo.
R: Os motores de passo perdem torque em altas velocidades devido à indutância do enrolamento. À medida que as taxas de pulso aumentam, a corrente elétrica não tem tempo suficiente para energizar totalmente as bobinas do motor, reduzindo a força magnética e o torque disponível.
R: Os motores de passo são superiores para manter uma carga no lugar. Eles fornecem alto torque de retenção contínuo e permanecem absolutamente estáveis em repouso, sem o fenômeno de hesitação ou oscilação experimentado por servomotores de circuito fechado.
R: Sim, os sistemas servo geralmente exigem uma integração mais complexa. Eles exigem ajuste preciso do circuito PID, software de comissionamento especializado e gerenciamento cuidadoso de cabos blindados para evitar interferência eletromagnética nas linhas de feedback sensíveis.
R: Steppers são muito mais simples para iniciantes. Eles utilizam controle simples de pulso de passo e direção e se beneficiam de extensas bibliotecas de microcontroladores de código aberto, tornando-os ideais para projetos automatizados simples.
R: Os steppers normalmente usam configurações simples de 4 ou 6 fios para conexões diretas de energia. Os servos exigem configurações de cabo duplo, utilizando um cabo para alimentação de alta tensão e um cabo blindado separado para realimentação do encoder de alta resolução.
